一、產品介紹

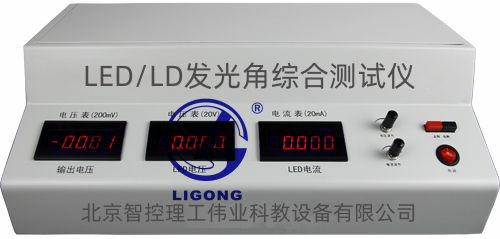

    TYK-FGJ01型 LED/LD發光角綜合測試儀根據多種封裝形式的LED發光二極管、LD半導體激光器和微型鎢絲燈等光源發光強度的空間變化，對其發光角度的空間分布特性進行測量，在半發光角與光軸等方面的測量精度高達0.5°。

二、技術參數
1. 2塊數字電壓表：四位半，200mV、20mV；數字電流表：四位半20mA；
2. 儀器上配有180°轉盤；角度分辨率為±0.5°；轉盤角度為0°；
3. 測量范圍：±90°,測量精度：±0.5°,穩定度：±0.5°；
4. 配有光電探測器件及接收光筒，數字儀表顯示發光強度；
5. 紅、綠、藍、白、黃5種顏色LED各一只；
6. 半導體激光器：650nm；
7. 外形尺寸：450mm(長)×250mm(寬)×150mm(高) ；重量：4kg
8. 儀器電器參數：輸入電源電壓：AC220V；典型功耗：10W；
三、教學目的
1. 了解發光光源中心軸空間角的定義；
2. 了解發光光源的半發光強度的角度的定義；
3. 了解發光光源中心軸與機械軸的偏差角的定義；
四、實驗內容
1. 測量LED正向電壓；
2. 測量LED反向電壓；
3. 測量LED的正、反向工作電流；
4. 測量發光光源中心軸空間角；
5. 測量發光光源的半發光強度的角度；
6. 測量發光光源中心軸與機械軸的偏差角；
