一、產品概述

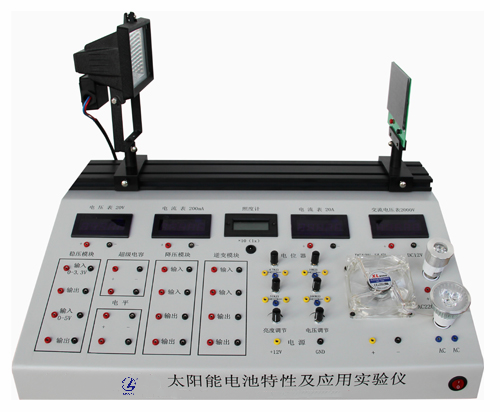

? ? 太陽能的利用指太陽能的直接轉化，利用半導體器件的光伏效應原理，把太陽輻射能轉化為電能成為光伏技術。利用光伏技術設計的太陽能發電系統主要有太陽能電池片（組件），控制器和逆變器三大部分組成，他們主要有電子元器件構成，不涉及機械結構，所以，光伏發電設備極為精煉。為了使學生對基本特性理性認識的基礎上，推出此實驗儀從直流到交流，從低壓到高壓，從大電壓小電流到小電壓大電流，針對各種可能用到的電源情況，我們分成不同的實驗，分塊進行演示，我們這款儀器實質就是一個mini太陽能發電站。

二、技術參數
1. 直流電壓表：量程0-20V；
2. 直流電流表：量程0-200MA；
3. 直流電流表：量程0-2A；
4. 交流電壓表：量程0-2000V；
5. 照度計：自動更換量程；測量范圍 0.1～1.999×10３lx；
6. 單晶硅太陽能電池板：6V/120MA
7. 多晶硅太陽能電池板：6V/120MA
8. 非晶硅太陽能電池板：6V/70MA
9. 太陽能電池板組件一套（焊有2塊單晶硅電池板）；
10. 節能燈：直流12V，交流220V各1個；
11. 彩色風扇：直流12V/180MA 1個；
12. 鉛蓄電池：12V/1.3A；
13. 直流LED燈：12V/3W；
14. 交流LED燈：220V/3W；
15. 超級電容：22V/2.0F；
16. DC-DC模塊：輸入3.6-32V，輸出0.8-30V；
17. 逆變模塊：輸入電壓12V，輸出電壓210V；
18. 單晶硅太陽能電池板：6V/120MA（在標準條件下）；
19. 外形尺寸：450mm(長)×340mm(寬)×200mm(高)；重量：5kg。
三、實驗內容
（一）太陽能電池特性實驗
1. 了解并掌握太陽能電池的原理及結構；
2. 測量太陽能電池暗特性；
3. 測量太陽能電池光照特性：短路電流與光照強度關系；
以上是對單晶硅、多晶硅及非晶硅太陽能電池的測量
（二）太陽能電池應用實驗
1. 同種類型太陽能電池板串并聯實驗：
2. 分別在電池板串并聯情況下對超級電容充電，記錄充電完成的時間，
3. 太陽能電池匹配負載實驗；
4. 太陽能電池板匹配輸出實驗；
5. DC-DC模塊輸出實驗；
6. DC-AC逆變與交流負載試驗；
