TYK-2008PCI-B型 32位微機原理實驗儀

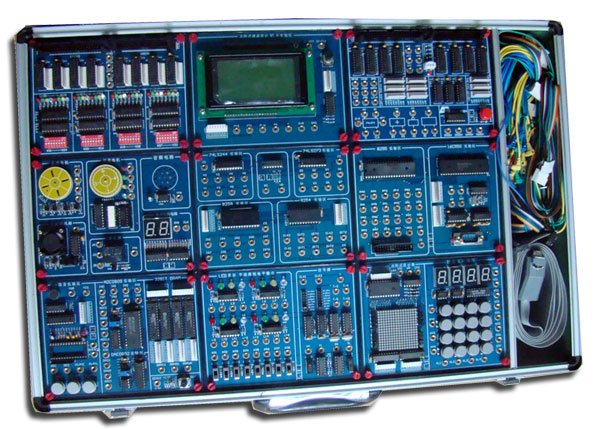

TYK-2008PCI-B型 32位微機原理實驗儀以 PCI9054為橋接芯片的 PCI 卡，32位微機原理部分的實驗平臺由一組支持在80386及其以上PC微機上的編程、調試軟件構成。用戶可以通過該平臺進行32位微機實模式和保護模式下的實驗程序編制、運行及調試。32位微機接口應用部分的平臺，分為基本接口和高級接口應用兩部分。一部分用于支持基本接口應用學習，TYK-2008PCI-B系統為用戶提供了一個仿真ISA接口，用戶可以基于該接口學習常用接口芯片的編程及應用；用戶可以直接針對特定應用的需要設計接口電路和時序邏輯。LG-2008PCI系統還提供了大量基于Windows的VXD、WDM開發實驗以及PCI總線應用擴展實例，用戶可以參考這些實例快速掌握接口應用的實現方法。 系統采用模塊化、積木式設計，清晰明了，提高了靈活性和適應性 布局合理，清晰明了：實驗?zāi)０迳系慕涌陔娐肪捎媚K化設計，開放式結構，各模塊即可獨立實驗，也可靈活組合。 無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計...
分享
描述
TYK-2008PCI-B型 32位微機原理實驗儀以 PCI9054為橋接芯片的 PCI 卡，32位微機原理部分的實驗平臺由一組支持在80386及其以上PC微機上的編程、調試軟件構成。用戶可以通過該平臺進行32位微機實模式和保護模式下的實驗程序編制、運行及調試。32位微機接口應用部分的平臺，分為基本接口和高級接口應用兩部分。一部分用于支持基本接口應用學習，TYK-2008PCI-B系統為用戶提供了一個仿真ISA接口，用戶可以基于該接口學習常用接口芯片的編程及應用；用戶可以直接針對特定應用的需要設計接口電路和時序邏輯。LG-2008PCI系統還提供了大量基于Windows的VXD、WDM開發實驗以及PCI總線應用擴展實例，用戶可以參考這些實例快速掌握接口應用的實現方法。
系統采用模塊化、積木式設計，清晰明了，提高了靈活性和適應性
-
布局合理，清晰明了：實驗?zāi)０迳系慕涌陔娐肪捎媚K化設計，開放式結構，各模塊即可獨立實驗，也可靈活組合。
-
無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計空間為用戶提供永不淘汰的實驗平臺。我們提供幾十種模塊可供用戶自由組合。并在以后不斷推出新的實驗?zāi)K，供用戶無限升級，永遠引領科技潮流。
-
兼容性強，減少設備投資 ：“基板+模塊”分體式結構設計，只需構買一種實驗箱，通過更換基板便可組成多種實驗儀?，F(xiàn)提供：MCS51單片機控制板、Intel 8086 16位微機控制板和以S5933/PCI9052 /PCI9054為橋接芯片的PCI 32位微機控制板，以后還將不斷推出新的控制板。一機多用，可減少院校設備投資津費，優惠實用。
-
使用方便，易于維護：模塊化設計，通過更換實驗?zāi)K可避免由于電路的部分損壞而使整個實驗系統處于癱瘓狀態，實驗?zāi)赴迳系乃行酒际前卜旁贗C插座上的，更換方便；采用的自鎖式連接導線，接觸十分可靠。
完善的基本微機接口技術實驗教學平臺
系統以 PC 微機為主機，由一塊PCI9054 為橋接主芯片PCI總線擴展卡、一個擴展實驗臺及軟件集成實驗環境組成。將PCI-LOCAL_ISA BUS PCI 插卡，安裝在PC機的任一PCI插槽內，并有一條34芯和一條40芯的扁平電纜把 LOCAL_ISA BUS 總線信號連接到實驗箱內，供作基本接口實驗使用。 在接口實驗單元中，系統提供了各種常用外圍接口及其控制應用部件從而全面支持“微機接口技術”及“微機控制應用”的各項實驗內容。
對實驗設計具有良好的開放性，增強學生綜合設計能力
實驗系統所具有的硬軟件結構對用戶的實驗設計具有良好的開放特性，系統總線及各種外圍接口器件都可由用戶來操作連接，從而極大地提高了學生的實際和操作能力，避免了單純驗證式實驗方式的弊病。
高性能穩壓開關電源
系統采用了具有抗短路、過流的高性能穩壓開關電源，從而可以避免學生實驗過程中因接線失誤而導致的芯片或整機損壞情況。
集成調試軟件 ,為用戶提供了完整的32位微機原理實驗調試平臺
調試界面采用自行開發的 VC++ 風格的 DICE 組合軟件包；
全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系統；
符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；
先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；
完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；
完美的集成調試環境，可在Windows 98/ME及Windows XP環境下，在DICE調試窗口中直接運行和源程序調試任意ASM匯編程序，無需任何其它煩瑣的操作。
標配模塊介紹
· PCI-LOCAL_ISA BUS PLX PCI9054 PC 插卡
本卡采用 PLX PCI9054 為橋接主芯片，將PC機的PCI 總線轉換為 LOCAL 及 ISA 總線。將PCI-LOCAL_ISA BUS PCI 插卡，安裝在PC機的任一插槽內，并有一條34芯和一條40芯的扁平電纜把 LOCAL_ISA BUS 全隔離驅動總線信號連接到實驗箱內。
· ISA總線接口隔離驅動模塊
該模塊將LOCAL及ISA總線經隔離后，提供實驗用的LD0-LD7 8位數據總線、LA0-LA15 16位地址總線接口。提供LOCAL 總線的各種控制信號插孔；以及ISA總線的各種控制信號插孔；常用的與門、或門、非門、觸發器信號插孔；提供基本接口實驗使用。
· 32接口隔離驅動模塊
該模塊將LOCAL及ISA總線經隔離后，提供實驗用的LD0-LD31 32位數據總線、LA0-LA15 16位地址總線接口。提供8/16/32位接口實驗；提供8/16/32位存儲器讀寫、8/16/32位DMA實驗所需的控制信號。
· 常用 I/O實驗?zāi)K
配有74LS244三態緩沖器與74LS273八D觸發器，進行基本輸入/輸出實驗；
配有8259可編程中斷控制芯片，進行中斷擴展及中斷優先級實驗；
配有8254可偏程定時器芯片，進行脈沖計數器和分頻器實驗。
配有8259可編程中斷控制芯片，進行中斷擴展及中斷優先級實驗；
配有8254可偏程定時器芯片，進行脈沖計數器和分頻器實驗。
· 通用接口模塊
配有8255可編程通用I/O接口芯片，進行各種輸入輸出接口等實驗、驅動打印機實驗；
配有16C550可編程通用串行口接口芯片，進行與PC機RS232通訊接口實驗。
配有16C550可編程通用串行口接口芯片，進行與PC機RS232通訊接口實驗。
· AD/DA ， 32 位 DRAM ，語音綜合實驗?zāi)K
完成ADC0809 8位模數轉換，數據采集顯示等實驗；
完成DAC0832 8位數模轉換、方波、鋸齒波、階梯波等實驗；
完成ISD1420語音芯片分段錄音、放音、等各種實驗；
完成8/16/32位DRAM擴展存貯器保護模式下讀寫實驗。
完成DAC0832 8位數模轉換、方波、鋸齒波、階梯波等實驗；
完成ISD1420語音芯片分段錄音、放音、等各種實驗；
完成8/16/32位DRAM擴展存貯器保護模式下讀寫實驗。

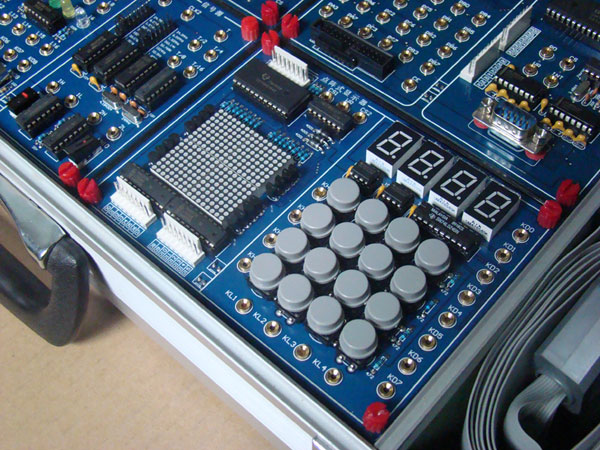

· 鍵盤 LED 顯示模塊
配有4*4鍵盤接口，四位LED八段顯示器，進行鍵盤動態掃描；動態顯示等實驗；
配有16*16 LED及驅動電路，可進行八位、及十六位數據接口的中文字幕移動實驗。
配有16*16 LED及驅動電路，可進行八位、及十六位數據接口的中文字幕移動實驗。
· LCD 與 IC 卡實驗?zāi)K
完成128*64點陣式LCD中文顯示及圖形顯示實驗；
完成IC卡讀、寫、加密等實驗。
完成IC卡讀、寫、加密等實驗。
· 控制與信號源模塊
配有帶驅動的16個LED顯示器，8路手動電平控制，2路手動單脈沖輸出；
2路信號源：1HZ，32HZ，1024HZ，32.768KHZ，262.14KHZ，1.5MHZ，6MHZ，24MHZ八組選擇；
1路分頻器：CLOCK/2，CLOCK/4，CLOCK/8，CLOCK/16 4組選擇。
2路信號源：1HZ，32HZ，1024HZ，32.768KHZ，262.14KHZ，1.5MHZ，6MHZ，24MHZ八組選擇；
1路分頻器：CLOCK/2，CLOCK/4，CLOCK/8，CLOCK/16 4組選擇。
· 電機、風扇、喇叭模塊
配有全隔離驅動四相步進電機，直流電機；
音頻放大輸出電路，光、磁控制風扇；
單刀雙擲繼電器，164串并轉換LED靜態顯示電路。
音頻放大輸出電路，光、磁控制風扇；
單刀雙擲繼電器，164串并轉換LED靜態顯示電路。
高級接口技術實驗
Windows驅動程序WDM設計實驗；
PCI總線擴展卡驅動程序設計實驗；
Windows下訪問PCI配置空間實驗；
在Windows下處理PCI中斷實驗；
在Windows實現存儲器擴展實驗；
在Windows實現DMA實驗；
在Windows實現各種接口實驗。
Windows驅動程序WDM設計實驗；
PCI總線擴展卡驅動程序設計實驗；
Windows下訪問PCI配置空間實驗；
在Windows下處理PCI中斷實驗；
在Windows實現存儲器擴展實驗；
在Windows實現DMA實驗；
在Windows實現各種接口實驗。
提供下列選配模塊
Intel MCS51單片機仿真控制模塊板：八位單片機原理與八位單片機接口實驗。
Intel 8086 16位微機控制模塊板：八、十六位微機原理與八、十六位微機接口實驗。
8255可編程通用I/O接口芯片、8251可編程通用串行口接口芯片、RS232與RS485接口轉換、DS1820數字溫度控制實驗。
EDA CPLD可編程邏輯實驗?zāi)K ：各種邏輯門電路：與門、或門、非門、異或門、鎖存器、觸發器、緩沖器等；半加器、全加器、比較器、二十進制計數器、分頻器、移位寄存器、譯碼器；常用的 74 系列芯片、接口芯片實驗；提供 VHDL 語言編寫的實驗范例。
Intel MCS51單片機仿真控制模塊板：八位單片機原理與八位單片機接口實驗。
Intel 8086 16位微機控制模塊板：八、十六位微機原理與八、十六位微機接口實驗。
8255可編程通用I/O接口芯片、8251可編程通用串行口接口芯片、RS232與RS485接口轉換、DS1820數字溫度控制實驗。
EDA CPLD可編程邏輯實驗?zāi)K ：各種邏輯門電路：與門、或門、非門、異或門、鎖存器、觸發器、緩沖器等；半加器、全加器、比較器、二十進制計數器、分頻器、移位寄存器、譯碼器；常用的 74 系列芯片、接口芯片實驗；提供 VHDL 語言編寫的實驗范例。
