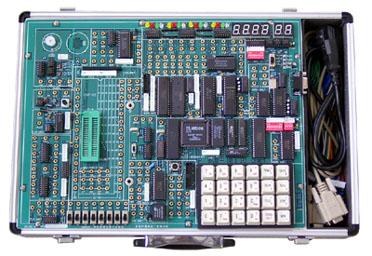

TYK-8086KA型 微機原理接口實驗儀
TYK-8086KA型微機原理接口實驗儀,是屬于普及型的實驗儀器,系統核心與8086K相同,具有完善穩定的優良性能。實驗電路全部開放,有很強的口擴展功能,給學生留有很大的實訓發揮空間,完全滿足教學大綱要求,該實驗系統是《微機控制技術》、《十六位微機原理與接口》等課程教學的極佳實驗設備. 系統組成： 實驗?zāi)K部分:開放式鍵盤實驗電路;8155、8250、8251、8253、8279、8237、8255、8259、0832、0809、232等常用接口電路,小型直流電機、電子音響電路等,支持LCD12864的液晶顯示接口電路,6位LED數碼顯示,繼電器電路,8位邏輯電平開關電路,16位電平顯示電路。40P鎖緊插座。 上位調試軟件親和友好,適應各種Windows操作平臺,支持匯編和C語言調試。 主要特點： (1)實驗系統提供擴展資源和40P鎖緊插座,為開發式實驗提供擴展空間。 (2)實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過單步、斷點、全速等方法調試實驗程序。 (3)支持聯機與脫機二種工作方式,系統擴展有EPROM，把所有實驗程序都固化在該片...
分享
描述
TYK-8086KA型微機原理接口實驗儀,是屬于普及型的實驗儀器,系統核心與8086K相同,具有完善穩定的優良性能。實驗電路全部開放,有很強的口擴展功能,給學生留有很大的實訓發揮空間,完全滿足教學大綱要求,該實驗系統是《微機控制技術》、《十六位微機原理與接口》等課程教學的極佳實驗設備.
系統組成：
實驗?zāi)K部分:開放式鍵盤實驗電路;8155、8250、8251、8253、8279、8237、8255、8259、0832、0809、232等常用接口電路,小型直流電機、電子音響電路等,支持LCD12864的液晶顯示接口電路,6位LED數碼顯示,繼電器電路,8位邏輯電平開關電路,16位電平顯示電路。40P鎖緊插座。
上位調試軟件親和友好,適應各種Windows操作平臺,支持匯編和C語言調試。
主要特點：
(1)實驗系統提供擴展資源和40P鎖緊插座,為開發式實驗提供擴展空間。
(2)實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以通過單步、斷點、全速等方法調試實驗程序。
(3)支持聯機與脫機二種工作方式,系統擴展有EPROM，把所有實驗程序都固化在該片中，脫機工作時,只需按一鍵，即可完成實驗程序下載。調用實驗程序只須在實驗儀鍵盤輸入實驗程序入口地址,按[EXEC]鍵即可,異常便捷。
軟件實驗：加減法實驗、數碼轉換實驗、清零實驗、顯示實驗、查找*大數和*小數、數據塊傳送、分支程序設計。
硬件實驗 ：
(1)CPU擴展可編程I/O實驗：8255A、B、C口輸出方波，8255PA口控制PB口，8255控制交通燈。
(2)CPU擴展簡單I/O實驗：74LS244輸入/74LS273輸出。
(3)模數轉換實驗：0809A/D轉換。
(4)數模轉換實驗：0832 D/A轉換。
(5)8253定時計數器實驗
(6)控制類實驗：繼電器；小直流電機。
(7)顯示類實驗：128×64LCD液晶顯示。
(8)通信類實驗：8250自發自收、8251與PC機通訊、8251雙機通訊。
(9)電子琴實驗。
(10)中斷類實驗：8259中斷控制器實驗。
(11)DMA傳送類實驗：8237DMA傳送。
(12)外設實驗：8279鍵盤顯示、通用打印機、微型打印機。
