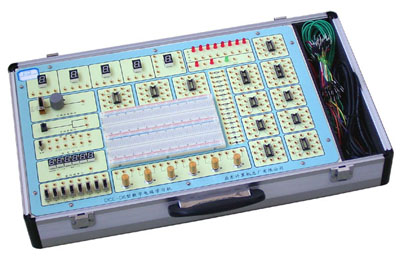

TYK-D6型 數字電路學習機
TYK-D6型 數字電路學習機,采用正面印刷字符,反面按裝元器件,所有信號源頻率計等電路全部由EDA芯片和雙面板構成，IC插座面包板選用進口產品,其它器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能,本學習機適用于高等院校及各類職業技術學校的電子技術類教學。 ☆系統組成電源 ：交流輸入：220V±10% 直流輸出：±12V200mA 5V2A電路及信號資源:八位二進制電平顯示器、八位邏輯電平開關電路、4位BCD碼譯碼顯示器;1位八段LED顯示器手動單脈沖電路、時序發生器及啟停電路、連續可調脈沖電路：0-1MHZ固定脈沖電路提供：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ的時鐘信號;六位高精度數碼頻率計 , 測量范圍：0-10MHZ 誤差<1HZ臺灣產面包板二塊(1600孔)臺灣產圓孔IC座14P、16P、20P共12只各阻值電位器六只。隨機附件：雙頭連接線;單頭連接線;雙頭針連線;電源線。隨機配本廠的數字電路實驗指導書一本。...
分類：
分享
描述
TYK-D6型 數字電路學習機,采用正面印刷字符,反面按裝元器件,所有信號源頻率計等電路全部由EDA芯片和雙面板構成，IC插座面包板選用進口產品,其它器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能,本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
☆系統組成
電源 ：交流輸入：220V±10% 直流輸出：±12V200mA 5V2A
電路及信號資源:
八位二進制電平顯示器、八位邏輯電平開關電路、4位BCD碼譯碼顯示器;1位八段LED顯示器
手動單脈沖電路、
時序發生器及啟停電路、
連續可調脈沖電路：0-1MHZ
固定脈沖電路提供：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ的時鐘信號;
六位高精度數碼頻率計 , 測量范圍：0-10MHZ 誤差<1HZ
臺灣產面包板二塊(1600孔)
臺灣產圓孔IC座14P、16P、20P共12只
各阻值電位器六只。
隨機附件：
雙頭連接線;單頭連接線;雙頭針連線;電源線。
隨機配本廠的數字電路實驗指導書一本。
☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
電源 ：交流輸入：220V±10% 直流輸出：±12V200mA 5V2A
電路及信號資源:
八位二進制電平顯示器、八位邏輯電平開關電路、4位BCD碼譯碼顯示器;1位八段LED顯示器
手動單脈沖電路、
時序發生器及啟停電路、
連續可調脈沖電路：0-1MHZ
固定脈沖電路提供：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ的時鐘信號;
六位高精度數碼頻率計 , 測量范圍：0-10MHZ 誤差<1HZ
臺灣產面包板二塊(1600孔)
臺灣產圓孔IC座14P、16P、20P共12只
各阻值電位器六只。
隨機附件：
雙頭連接線;單頭連接線;雙頭針連線;電源線。
隨機配本廠的數字電路實驗指導書一本。
☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
