在全面注重培養學生的動手能力、創新能力的今天許多學校將電子技術及其它課程實驗由過去的驗證方式改變?yōu)槠渌喾N方式讓學生自已動手按照要求搭建電路測試電路查找電路故障等實踐活動自助型電路實驗儀側重于培養學生的思維能力、動手能力和創新意識。實驗儀以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的實驗設備。

系統特點：

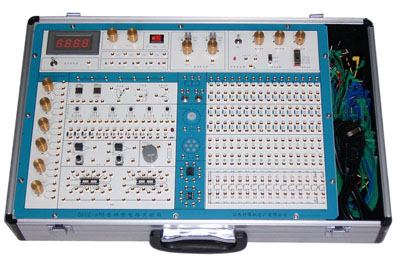

    TYK-KM1自助型 電路實驗儀提供了多種直流電源,信號源、交直流電壓源、數字式電壓表等基本配置,以及有供自助選用的獨立開放的各種器件：有電位器、運放電路、電阻電容、二三極管、穩壓管復合管、揚效應管、可控硅、穩壓模塊,還有直流電機、喇叭、開關及IC插座等,如果需要在推薦實驗以外搭建其它電路,實驗儀還提供了由許多元器件插孔和鎖緊金孔組合而成的自助實驗區供創新開發之用。
技術參數：
 ①電源：
 輸入：AC 220V±10%，50HZ
 輸出：※DC：±5V～±12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②直流電壓源： 雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:1HZ-200KHZ 分別可輸出方波、三角波、正弦波三種波形
④數字式直流電壓表
⑤有充足的元件支持推薦的實驗項目
⑥兩個獨立的運算放大器(741)；集成功放(LM386)
☆推薦實驗項目
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.揚效應管實驗
23.可控硅實驗電路
24.其它自主電路
