TYK-IOTV2型 EP物聯網創新套件（增強版）
產品介紹：
（WSN為Wireless Sensor Network，IOT為The Internet of things，V2為第二代）
物聯網是通過各種傳感設備，把物品與互聯網連接起來，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡，可廣泛應用于各行各業，如把各種傳感器嵌入或裝備到電網、鐵路、橋梁、隧道、公路、建筑、供水系統、大壩、油氣管道等各種物體中，形成物聯網，通過無線信息的收發，便于通訊和監管，不用數據線，成本低，使用便利。
TYK-IOTV2-EP型 物聯網創新實驗系統集成了多種傳感器模型以及多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，便于學生熟悉和掌握物聯網的構成及實際應用。

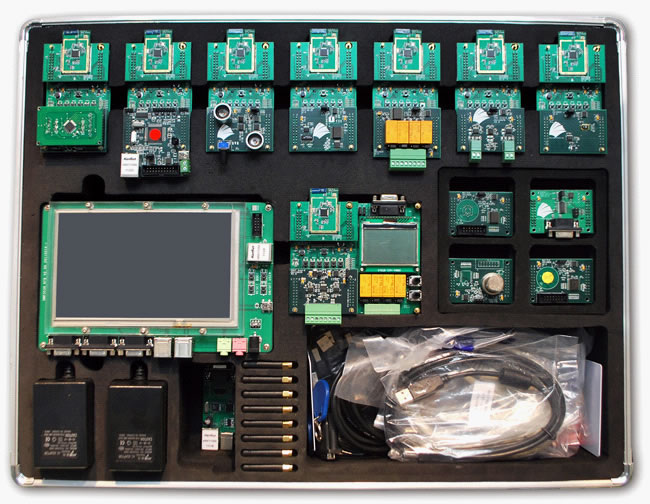

TYK-IOTV2型 EP物聯網創新套件（增強版）包括硬件設備、軟件資源、實驗資源三大部分。硬件設備包括8個無線節點模塊、8個傳感器模塊、嵌入式網關和其他配套設備。無線節點模塊兼容目前市場上常用的無線芯片，包括CC2430、CC2431、CC2530、CC430、CEL工業模塊以及國內常用的TinyOS的ATMEL128處理器。軟件資源包括無線傳感器網絡軟件、sniffer軟件、嵌入式網關軟件與PC Server端軟件，實驗資源采用由簡單到復雜的設計模式，引導學生很好地掌握物聯網開發要領，為物聯網工程應用打下堅實的基礎，并能通過不同傳感器的特性，不同網絡的組成形式，開發出更多實用性強的物聯網應用模式。
產品說明：
傳感控制模塊
套件中包含各種傳感器接口模塊，覆蓋了常用的電壓監測、電流監測、溫度、濕度、觸力、光敏等十多種傳感信號采集，還包括物聯網應用中比較有特色的智能醫療傳感、智能家居控制等模塊。在傳感器擴展方面保留了開放的接口和通信協議，方便學生擴展創新。
|
無線傳感網節點（1套設備8個節點）
|
|
|
無線節點模塊
|
系列無線節點模塊引腳兼容：
1. CC2530，2.4GHz，陶瓷天線/棒狀天線（標配） 2. CC430，900M，陶瓷天線/棒狀天線 3. CC2430, 2.4GHz，陶瓷天線/棒狀天線 4. CC2431, 2.4GHz，陶瓷天線/棒狀天線 5. CEL模塊，工業模塊，可以接小功率或大功率模塊 6. Tiny OS 核心模塊，CROSSBOW的CC2420+ATMEG128 |
|
sniffer 節點
|
針對常用的CC2530，需配置2.4G sniffer節點一個
|
|
傳感控制模塊
|
可以連接系列傳感模塊，引腳兼容。
傳感采集模塊： 1.電流傳感器：量程：-2A～+2A；分度：0.01A；（標配） 2.電壓傳感器：量程：-20V～+20V；分度：0.01V；（標配） 3.溫度傳感器：量程：-20℃～+130℃；分度：0.1℃（標配） 4.濕度傳感器：量程：0～100%，分度：0.1%（標配） 5.光照度傳感器：量程：0～10000lx，分度：1 lx（標配） 6.壓力傳感器：量程*大值：1500g；分度：1g；測量使用次數：2萬次（選配） 7.超聲波傳感器：量程*大值：100cm；分度：1cm；說明：0—6cm為盲區，不能測出具體距離（選配） 8.磁阻傳感器：量程：-2 – 2 gauss；分度：1m gauss；說明：不能置于強磁場（>4 gauss）中，在強磁場中將對傳感器形成長久破壞（選配） 9.酒精傳感器：測量出的酒精濃度的含量值，分為四個等級（選配） 10.加速度傳感器：測量值：X軸：-1 – 1g，Y軸：-1 – 1g，Z軸：-1 – 1g；測量精度：0.1g（選配） 反饋控制模塊： 1.電壓控制輸出：1組，0V～+10V；分度：0.1V；（標配） 2.串口控制：1組，DB9 公頭，1200 至 115K 波特率，支持雙向RS-232通信，支持 RTS/CTS 硬件握手及奇偶校驗（標配） 3.繼電器控制： 4組24V AC/[email protected] 長開觸點，帶瞬間電壓抑制（標配） 4.電機控制模塊：通過IO擴展芯片PCA9554擴展出來的八個IO口（選配） 5.電機模塊：模塊通過外部的兩個IO口來控制直流電機的正反轉，模塊通過外部的四個IO口來控制步進電機的正反轉（選配） 6.基本GPIN模塊：通過IO擴展芯片PCA9554擴展出來的IO口為用戶提供通過程序來控制，選擇，使用的IO口（選配） RFID模塊&IC卡模塊： RFID核心模塊采用北京易火眼科技的YHY502CTG模塊，使用ISO14443A協議; *大感應距離：10cm;誤差率：0.0016%;可擦寫次數：10萬次（選配） 外擴MCU M3實驗控制模塊：（選配） |
|
嵌入式網關(Cortex-A8小型化開發板，7寸液晶屏)
|
|
|
CPU
|
ARM Cortex-A8 600M
|
|
DDR
|
256M
|
|
FLASH
|
256M
|
|
以太網
|
100M Ethernet controller
|
|
SD card
|
SD 卡控制器
|
|
SDIO
|
無線網卡和藍牙（可選）
|
|
USB HOST
|
2個以上
|
|
USB CLIENT
|
1個
|
|
RS232接口
|
2路以上RS232
|
|
紅外接口
|
一路紅外IrDA接口
|
|
液晶屏
|
7寸 TFT LCD（包含觸摸屏和有機玻璃外殼）
16：9 顯示，分辨率：800 × 480 |
|
音頻
|
AC97標準音頻
|
|
觸摸屏
|
電容式或電阻式觸摸屏
|
|
LED顯示
|
4個以上LED工作狀態指示
|
|
按鍵
|
8個以上功能按鍵
|
|
CORTEX-M3 嵌入式模塊
|
|
|
M3 CPU
|
80 MHz LM3S9B96 ，256 K Flash, 96 K SRAM, and integrated EthernetMAC+PHY, USB OTG, and CAN communications
|
|
FLASH
|
1 MB serial Flash memory
|
|
電壓參考
|
Precision 3.00 V voltage reference
|
|
ROM 程序
|
SAFERTOS™ operating system in microcontroller ROM
|
|
音頻
|
I2S stereo audio codec，Line In/Out、Headphone Out、Microphone In
|
|
以太網
|
10/100 BaseT Ethernet
|
|
USB 口
|
USB On-The-Go (OTG) Connector：Device, Host, and OTG modes
|
嵌入式網關：
嵌入式網關采用Cortex A8主處理器
|
嵌入式網關
|
|
|
CPU
|
600MHz ARM Cortex-A8主處理器
430MHz TMS 320C 64x+ DSP協處理器 POWERVR SG™ 2D/3D加速引擎 |
|
DDR
|
256M
|
|
FLASH
|
256M
|
|
以太網
|
100M Ethernet controller
|
|
SD card
|
SD 卡控制器
|
|
SDIO
|
無線網卡和藍牙（可選）
|
|
USB HOST
|
2個以上
|
|
USB CLIENT
|
1 個
|
|
RS232接口
|
2路以上RS232
|
|
紅外接口
|
一路紅外IrDA接口
|
|
液晶屏
|
7寸 TFT LCD（包含觸摸屏和有機玻璃外殼）
16：9 顯示，分辨率：800 × 480, |
