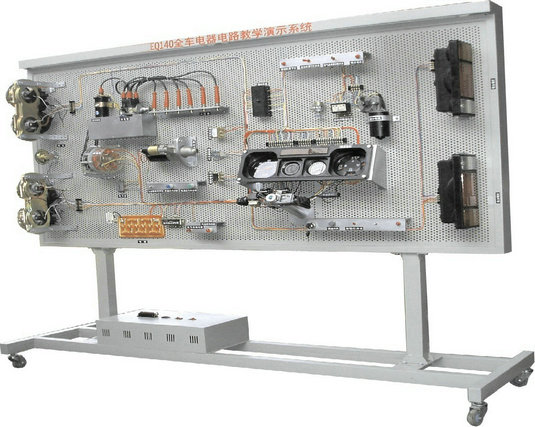

一、實訓臺簡介：
型號：TYK-DLEQ140L
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：東風EQ140（車型可選定制）
工作電壓：220V
頻率：50/60HZ；
功率：350W
尺寸：2500MM×500MM×1800MM（長×寬×厚）
汽車電路電器實訓臺萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料方管、冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色
汽車電路電器實訓臺控制面板采用純鋁塑板，控制面板上原車實物線路或繪彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。（注：原車實物線路或彩色電控系統原理圖可根據客戶要求）
產品組成：中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

二、功能特點
1、全車電路實驗臺配置：點火系統、起動系統、雨刮系統、燈光照明系統、儀表、原車線路、繼電器盒、保險絲、組合開關的組成結構。
2、全車電路實驗臺功能：可對起動系統、雨刮系統、燈光照明系統、儀表結構和控制系統的認識實訓。
3、全車電路實驗臺工作電源：操縱各種開關完成點火系統、起動系統、雨刮系統、燈光照明系統、儀表，充分展示車身電器系統的工作過程。
4、全車電路實驗臺操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節。包括汽車儀表板總成、點火開關、實訓臺電源開關、手動開關、實訓臺電源總開關、手動油門。
5、全車電路實驗臺故障設置：示教板上安裝有故障設置和排除區，跟據實際運行工況設置有多種常風故障，可真實展現故障設置對各系統工作的影響。
6、全車電路實驗臺支架：全焊接結構，由優質鋼材制成，安裝了四個腳輪，可以移動和鎖上。支架表面經過了噴塑處理。
7、全車電路實驗臺配備相應教學使用手冊。
