型號：TYK -CVT01
使用環境：溫度-5℃～40℃；濕度≤80％
變速器類型：本田無極變速器
變速器型號：CVT
工作電壓：220V
頻率：50/60HZ；
功率：220V-800W
尺寸：820×650×1600（長×寬×高）

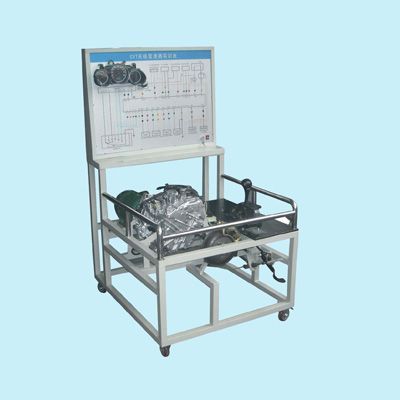

一、產品簡介：
1、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
      CVT變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、換檔電磁閥、制動加載器、制動踏板、變頻電機、變頻器、點火開關、測端子、故障設置盒總成、可移動臺架、使用說明書及實驗指導書等。
三、功能特點
1. 本實驗臺可使學生了解CVT無極變速器的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2. 通過顯而易見的電腦檢測端子，配合萬用表檢測如車速傳感器、油溫傳感器、換檔電磁閥等傳感器執行器的電壓及電阻值。
3. 設置變速器常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
四、 顯示功能
1. 可通過原廠組合儀表、可以看到車速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障
2. 采用變頻電機提供動力源，實現變速箱在不同輸入轉速下，進行升檔和降檔試驗；
3. 通過檔位指示燈觀察檔位分布情況；通過油壓表觀察各檔的換檔油壓變化；
4. 實驗臺面板上分布電腦控制電路圖，可清楚的直觀CVT無極變速器的電路原理及構造；
5. 由實際的控制電腦ECU實現對試驗過程的控制；采用液壓制動械加載方式，通過加載系統對與輸出軸連接的摩擦盤施加壓力而產生制動力。
五、檢測功能
配備OBD2電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、讀取數據流、波形分析、元件測試等。
