型號：TYK -ABS02
尺寸：1400×1000×1800（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
汽車類型：桑塔納2000GSI（可選）
重量：220KG
電壓：380V
頻率：50/60HZ
功率：350W

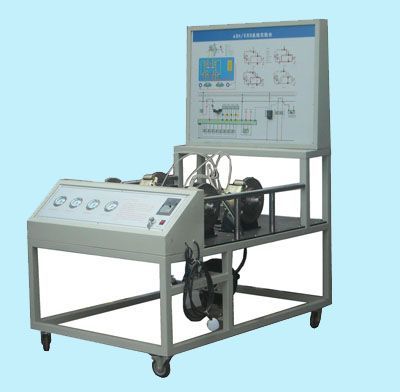

一、產品簡介：
1、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
配置原車汽車零部件，包括ABS電控單元、液控單元、輪速傳感器、制動踏板、制動總泵、真空助力罐、制動盤、制動鉗、制動管路、診斷接口、4KW變頻器，0.75KW變頻電機4只，系統等通用設備故障控制面板；測試面板；帶有完整彩色電路原理圖面板、可移動臺架、使用說明書及實驗指導書。
三、功能特點
1. 實驗系統用于汽車ABS防抱死制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性教學以及考核使用；
2. 運轉部分:用4KW變頻器帶動四個0.75KW三相變頻電機工作,帶動前后軸運轉,模擬汽車在路面行使,
3. 展示部分:
■ 面板上有原車ABS系統的規范原理圖、電路圖（線色、線徑、元件符號、接頭符號等）和ABS液壓工作圖，并能直接在電路圖上檢測ABS電路進行各元件及故障分析診斷;
■ 面板上安裝有4個壓力表,充分反映制動總泵和制動分泵的壓力變化,ABS系統工作時,各個車輪的壓力表指針不停的擺動,表現ABS工作時系統不停地施壓和泄荷工作;
■ 面板上裝有ABS故障指示燈,可反映ABS電控系統工作狀況,當ABS燈亮?xí)r,表現ABS電控部分有故障,制動時ABS失效,系統以常規制動方式進行.
4. 故障模擬部分：有專門的故障設置區，可進行短路、斷路、虛接等故障，并可模擬信號
5. 檢測診斷部分:
■ 配有診斷接口，能通過專用設備進行動態數據流、故障碼等參數的讀取和設置；
■ 外接式診斷端子，可通過專用檢儀器進行全整個電控系統信號的檢測與分析。
四、檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
五、功能可配：網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障診斷和考核平臺對接后可實現以下功能：
1)可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制。
2)可對班級每個學生的考試成績進行統計，形成班級成績報表（學生姓名、報考級別、考試成績）。
3)可設置系統登陸密碼：新建用戶和密碼設置與更改。
4)能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
5）遠程啟動功能，可在遠程啟動一臺或一臺以上。
6）可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變
