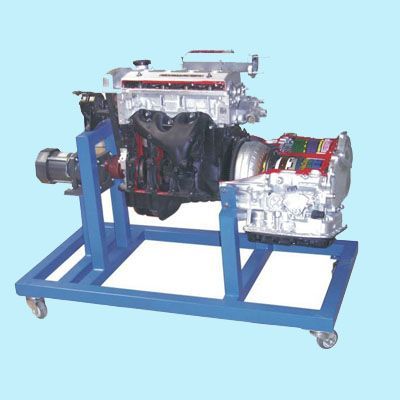

型號：TYK -FMT02
尺寸：900×650×1200（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
發動機類型：桑塔納
發動機型號：AJR（原廠裝車發動機）
變速器型號：五檔
排量：1.8L
工作電壓：220V
頻率：50/60HZ
功率：200W

一、教學功能：
 利用該設備可以實地了解電控汽油發動機機械系統及變速器總成組成、各元件的外形和彼此之間的連接關系，加深學生對發動機機械系統組成和工作原理的了解，幫助學生理解抽象的控制理論。
二、主要實訓項目：
1、電控汽油發動機曲柄連桿機構的構造和工作原理認識實訓；
2、配氣機構的構造和工作原理認識實訓；
3、點火系統的構造和工作原理認識；
4、燃油供給系統的構造和工作原理認識實訓；
5、冷卻系統的構造和工作原理認識實訓；
6、潤滑系統的構造和工作原理認識實訓
三、技術參數：
1、解剖模型采用客戶指定車型的原廠發動機制作,對發動機進行解剖后可以展示發動機的內部結構以及各部件的相對位置；
2、解剖后可以顯露的零部件如下：氣缸、活塞、凸輪軸和齒輪、進氣門、排氣門、火花塞、噴油器、進氣歧管、排氣歧管、發電機、機油泵、節氣門體等；利用減速電機作為動力輸入，讓發動機緩慢轉動，通過解剖口觀察內部各部件之間的傳遞情況；
3、整體臺架采用國標鋼材制作，并噴塑處理，萬向腳輪移動臺架.
