東風TYK1118G發動機拆裝實訓臺
一、功能簡介1.東風TYK1118G發動機拆裝實訓臺采用TYK1118G柴油發動機總成拆裝，組裝在專用發動機拆裝翻轉架上。2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。 二．技術規格1.設備外形：1000×600×1000mm (長×寬×高)2.顏色：70323.鋼管：40*40*3mm4.萬向腳輪5.前二只萬向帶鎖止功能腳輪6.2后二只萬向腳輪7.腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。8.腳輪：60mm×50mm(直徑×寬度)9.腳輪支撐：1.0T10.減速機：MOPA70；1：70...
分享
描述
一、功能簡介

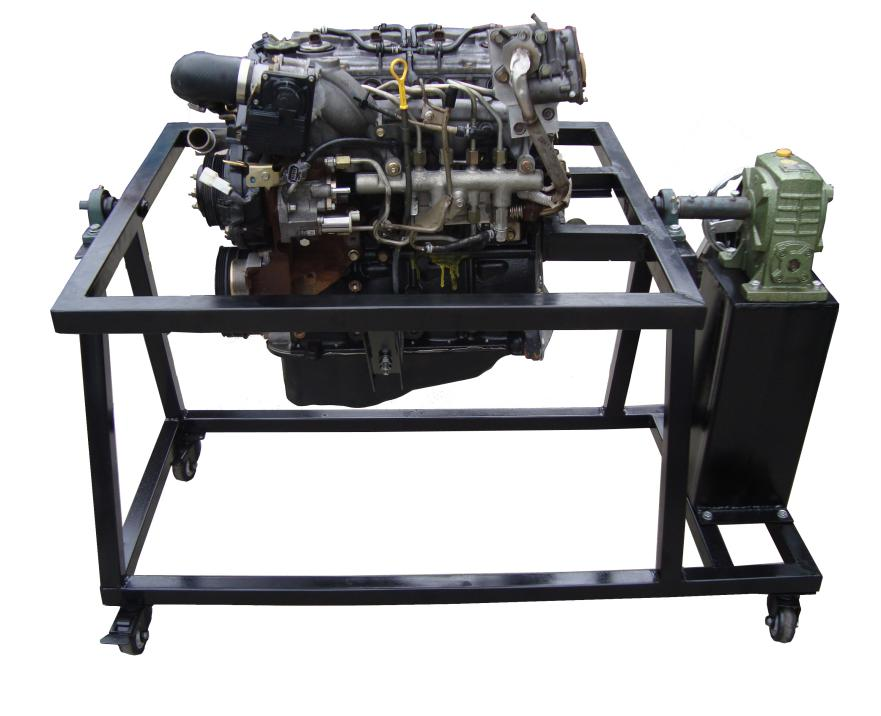

1.東風TYK1118G發動機拆裝實訓臺采用TYK1118G柴油發動機總成拆裝，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．技術規格
1.設備外形：1000×600×1000mm (長×寬×高)
2.顏色：7032
3.鋼管：40*40*3mm
4.萬向腳輪
5.前二只萬向帶鎖止功能腳輪
6.2后二只萬向腳輪
7.腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
8.腳輪：60mm×50mm(直徑×寬度)
9.腳輪支撐：1.0T
10.減速機：MOPA70；1：70
