一、概 述

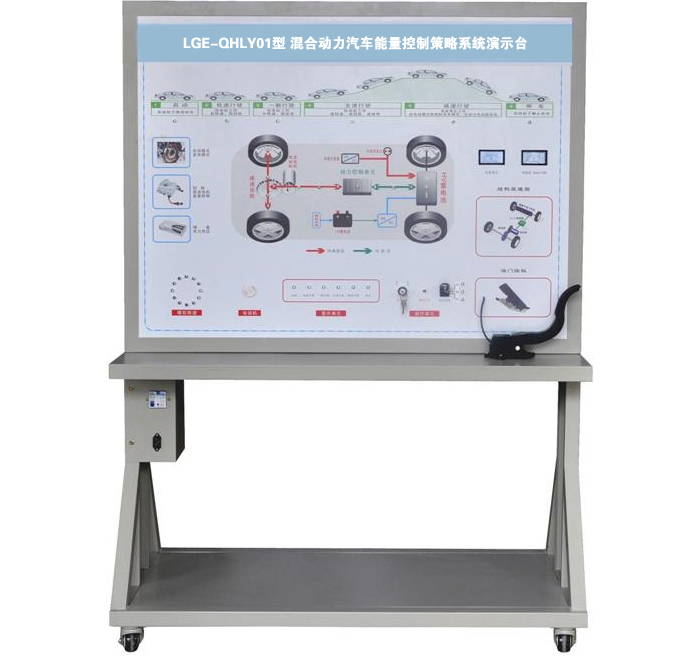

? ? ? 本設備可展示汽車油電混合動力系統，態模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。適用于各院校對《新能源汽車與電力電子技術》混合動力汽車能量系統的教學需要。 二、結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、模擬演示內容
1．可模擬運行汽車油電混合動力系統，展示汽車油電混合動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車油電混合動力系統的各工況工作過程。
3.?模擬油電混合動力系統系統啟動工作過程
4.?模擬油電混合動力系統低速行駛工作過程
5.?模擬油電混合動力系統一般行駛工作過程
6.?模擬油電混合動力系統全速行駛工作過程
7.?模擬油電混合動力系統減速行駛工作過程
8.?模擬油電混合動力系統停車行駛工作過程
9.?模擬油電混合動力系統制動回收工作過程
五、技術規格
????1.外接電源：交流220V±10% 50Hz(充電工況）
????2.工作電壓：220V
????3.工作溫度：-40℃～+50℃
????4.外形尺寸：1240×600×1700mm(長×寬×高)
????5.工作溫度：-40℃～+50℃
????6.設備顏色：標準7032等
????7.設備鋼管：40*40*3mm
????8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
????9.移動腳輪：100*60mm
六、基本配置(每臺)

序號	名???????稱	規格型號	單位	數量
1	原理面板	彩色原理圖/4mm鋁塑板UV平板噴繪	套	1
2	啟動開關	配套	套	1
3	油門踏板	配套	套	1
4	檔位開關	配套	套	1
5	制動開關	配套	套	1
6	數字轉速表	配套	套	1
7	電流指示表	配套	套	1
8	發光二極管閃光燈燈條	配套	套	1
9	電子油門踏板	配套	套	1
10	12V開關電源	配套	套	1
11	繼電器	配套	套	1
12	保險絲盒	配套	個	1
13	故障設置和考核系統	配套	套	1
14	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
15	教師手冊	配套	套	1
16	合格證與保修卡	配套	套	1
17	模擬電機	配套	套	3
