一、概 述

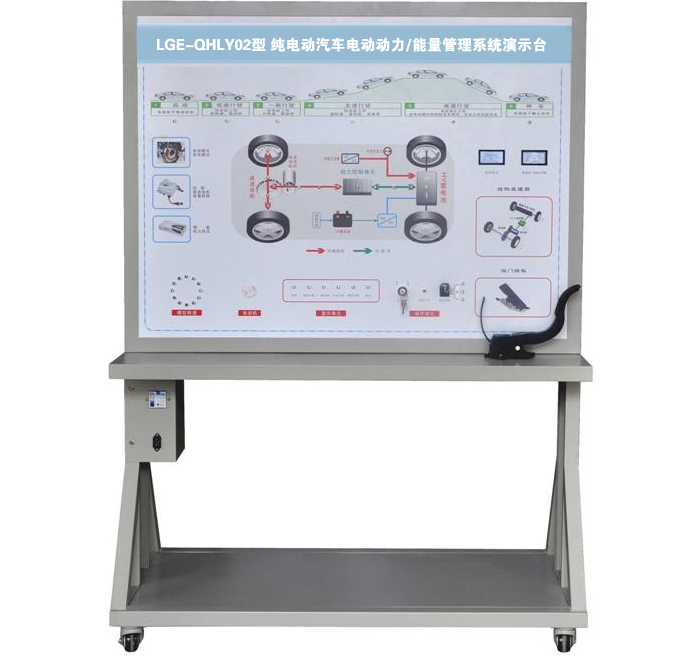

? ? ? 本設備可展示純電動汽車能量系統，態模擬系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示純電動汽車能量系統工況。適用于各院校對《新能源汽車與電力電子技術》純電動汽車能量系統的教學需要。 二、功能特點
1.完整展示了純電動汽車能量管理系統，可以動態模擬純電動汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪打印有永不褪色的彩色電路圖與工作原理示意圖。
3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，設有一臺模擬電機用來演示電動機的工作狀態。
4.示教板面板部分采用1.5mm厚冷板沖壓成形框架結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
????1.外接電源：交流220V±10% 50Hz(充電工況）
????2.工作電壓：220V
????3.工作溫度：-40℃～+50℃
????4.外形尺寸：1240×600×1700mm(長×寬×高)
????5.工作溫度：-40℃～+50℃
????6.設備顏色：標準7032等
????7.設備鋼管：40*40*3mm
????8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
????9.移動腳輪：100*60mm
四、基本配置(每臺)

序號	名???????稱	規格型號	單位	數量
1	原理面板	彩色原理圖/4mm鋁塑板UV平板噴繪	套	1
2	啟動開關	配套	套	1
3	油門踏板	配套	套	1
4	檔位開關	配套	套	1
5	制動開關	配套	套	1
6	數字轉速表	配套	套	1
7	電流指示表	配套	套	1
8	發光二極管閃光燈燈條	配套	套	1
9	電子油門踏板	配套	套	1
10	模擬電機	配套	套	1
11	12V開關電源	配套	套	1
12	繼電器	配套	套	1
13	保險絲盒	配套	個	1
14	故障設置和考核系統	配套	套	1
15	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
16	教師手冊	配套	套	1
17	合格證與保修卡	配套	套	1
