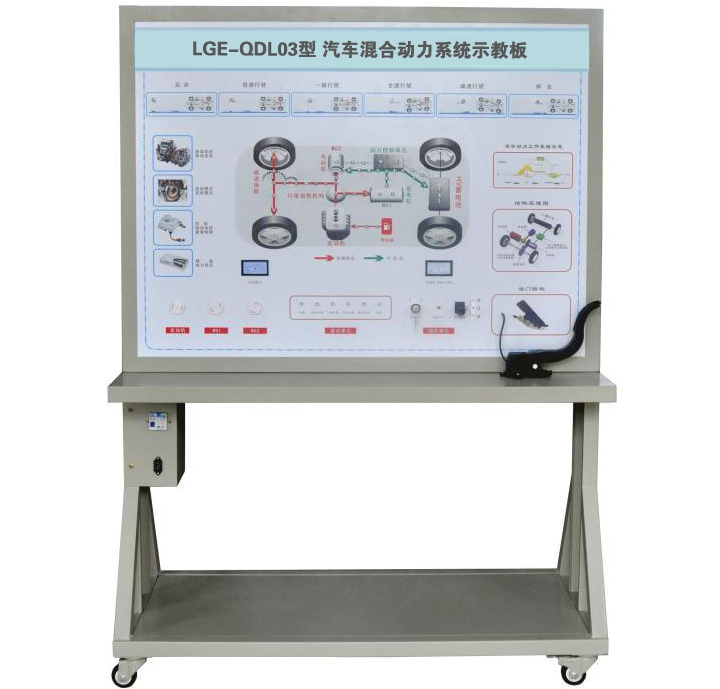

TYK-QDL03型 汽車混合動力系統示教板
一、概 述 ? ? ?本設備可展示汽車油電混合動力系統，態模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。 二、結構組成 該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。 三、功能特點 1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。 2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。 3.示教板面板外形美觀；底架部分采用鋼結構焊接，...
分享
描述
一、概 述
? ? ?本設備可展示汽車油電混合動力系統，態模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。
二、結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、模擬演示內容
1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3.?模擬電動動力系統啟動工作過程
4.?模擬電動動力系統低速行駛工作過程
5.?模擬電動動力系統一般行駛工作過程
6.?模擬電動動力系統全速行駛工作過程
7.?模擬電動動力系統減速行駛工作過程
8.?模擬電動動力系統停車行駛工作過程
9.?模擬電動動力系統制動回收工作過程
五、技術規格
????1.外接電源：交流220V±10% 50Hz(充電工況）
????2.工作電壓：220V
????3.工作溫度：-40℃～+50℃
????4.外形尺寸：1240×600×1700mm(長×寬×高)
????5.工作溫度：-40℃～+50℃
????6.設備顏色：標準7032等
????7.設備鋼管：40*40*3mm
????8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
????9.移動腳輪：100*60mm
六、基本配置(每臺)
? ? ?本設備可展示汽車油電混合動力系統，態模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、模擬演示內容
1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3.?模擬電動動力系統啟動工作過程
4.?模擬電動動力系統低速行駛工作過程
5.?模擬電動動力系統一般行駛工作過程
6.?模擬電動動力系統全速行駛工作過程
7.?模擬電動動力系統減速行駛工作過程
8.?模擬電動動力系統停車行駛工作過程
9.?模擬電動動力系統制動回收工作過程
五、技術規格
????1.外接電源：交流220V±10% 50Hz(充電工況）
????2.工作電壓：220V
????3.工作溫度：-40℃～+50℃
????4.外形尺寸：1240×600×1700mm(長×寬×高)
????5.工作溫度：-40℃～+50℃
????6.設備顏色：標準7032等
????7.設備鋼管：40*40*3mm
????8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
????9.移動腳輪：100*60mm
六、基本配置(每臺)
| 序號 | 名???????稱 | 規格型號 | 單位 | 數量 |
| 1 | 原理面板 | 彩色原理圖/4mm鋁塑板UV平板噴繪 | 套 | 1 |
| 2 | 啟動開關 | 配套 | 套 | 1 |
| 3 | 油門踏板 | 配套 | 套 | 1 |
| 4 | 檔位開關 | 配套 | 套 | 1 |
| 5 | 制動開關 | 配套 | 套 | 1 |
| 6 | 數字轉速表 | 配套 | 套 | 1 |
| 7 | 電流指示表 | 配套 | 套 | 1 |
| 8 | 發光二極管閃光燈燈條 | 配套 | 套 | 1 |
| 9 | 電子油門踏板 | 配套 | 套 | 1 |
| 10 | 12V開關電源 | 配套 | 套 | 1 |
| 11 | 繼電器 | 配套 | 套 | 1 |
| 12 | 保險絲盒 | 配套 | 個 | 1 |
| 13 | 故障設置和考核系統 | 配套 | 套 | 1 |
| 14 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 15 | 教師手冊 | 配套 | 套 | 1 |
| 16 | 合格證與保修卡 | 配套 | 套 | 1 |
| 17 | 模擬電機 | 配套 | 套 | 3 |
