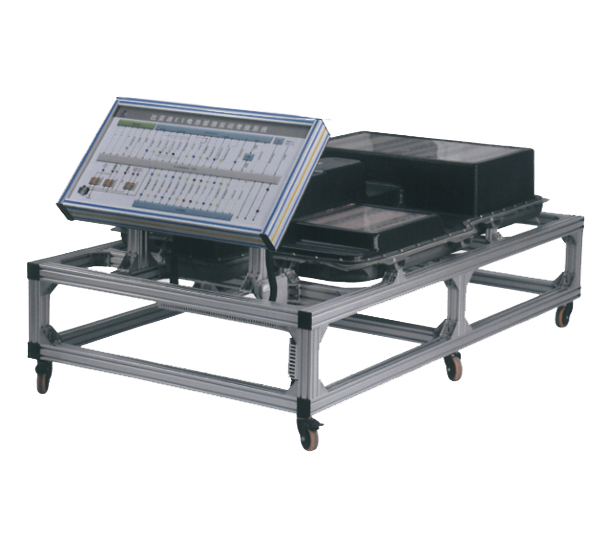

TYK-QDDC02型 動力電池和管理系統實訓臺(比亞迪秦)
一、產品簡介 ? ? 選用原裝 比亞迪秦 動力電池和管理系統真實材料制作,原裝高壓配電箱和車載充電機;真實展示磷酸鐵鋰動力電池系統核心零部件之間的連接控制關系、安裝位置和運行參數,以及高壓系統安全注意事項,并培養學員對磷酸鐵鋰動力電池包故障分析和處理能力,適用于各院校新能源純電動課程教學和維修實訓。 二、功能特點 1.各主要部件安裝在平臺上,電氣連接方式與實車相同,真實展示原車動力電池系統結構。 2.增加動力電池包顯示器(7寸),安裝在面板上,可觀察充放電過程各項參數,動力電池包充放電過程控制邏輯和主要部件參數變化規律。 3.設備給驅動傳動系統等設備提供動力源,配套原車連接電纜線,與原車連接方式相同。 4.配備12V電源接地機械開關。 5.高壓配電箱上蓋半透明改裝,展示控制原理和內部控制器件結構。 6.配原理教學面板,完整顯示動力電池,高壓配電箱,電池管理器,車載充電機,交流充電口等工作原理圖,低壓控制電路安裝用檢測端子,借助萬用表和示波儀,實時檢測各種狀態數據變化。 7.設備由可移動臺架(帶原理面教板)、臺架水平放置...
分類:
分享
描述
一、產品簡介
? ? 選用原裝 比亞迪秦 動力電池和管理系統真實材料制作,原裝高壓配電箱和車載充電機;真實展示磷酸鐵鋰動力電池系統核心零部件之間的連接控制關系、安裝位置和運行參數,以及高壓系統安全注意事項,并培養學員對磷酸鐵鋰動力電池包故障分析和處理能力,適用于各院校新能源純電動課程教學和維修實訓。
二、功能特點
1.各主要部件安裝在平臺上,電氣連接方式與實車相同,真實展示原車動力電池系統結構。
2.增加動力電池包顯示器(7寸),安裝在面板上,可觀察充放電過程各項參數,動力電池包充放電過程控制邏輯和主要部件參數變化規律。
3.設備給驅動傳動系統等設備提供動力源,配套原車連接電纜線,與原車連接方式相同。
4.配備12V電源接地機械開關。
5.高壓配電箱上蓋半透明改裝,展示控制原理和內部控制器件結構。
6.配原理教學面板,完整顯示動力電池,高壓配電箱,電池管理器,車載充電機,交流充電口等工作原理圖,低壓控制電路安裝用檢測端子,借助萬用表和示波儀,實時檢測各種狀態數據變化。
7.設備由可移動臺架(帶原理面教板)、臺架水平放置,安裝各主要零部件;底部安裝4個帶自鎖裝置萬向腳輪。
8.配備智能化故障設置和考核系統,由教師設置故障,學員分析并查找故障點。
9.配套實訓指導書等教學資料,完整講述工作原理,實訓項目,故障設置及分析等要點。
三、技術規格
1.?外形尺寸:??????1600*1000*1700(長*寬*高)
2.?高壓動力母線電源:??????DC486.4V
3.?低壓控制工作電源:??????DC12V
4.?動力電池類型:??????????環保型磷酸鐵鋰動力電池
??單體電池:??????????????3.2V20AH
??動力電池包總電壓:??????3.2*152=486.4V
??動力電池包容量:????????486.4V20AH(10度電)
??完全充放電次數:????????2000次
??工作溫度:??????????????-20°~60°
5. BMS電池管理系統:??????采用分布式電池管理系統,由1個電池管理控制器(BMC)和10個電池信息采集器(BIC)及1套動力電池采樣線組成
四、實訓項目
比亞迪秦單體動力電池電壓等級和容量認知。
比亞迪秦動力電池組組成,電壓等級和容量認知。
比亞迪秦分布式電池管理系統BMS組成和功能認知。
比亞迪秦BMS采集動力電池組壓差實訓。
比亞迪秦BMS采集動力電池組溫差實訓。
比亞迪秦分布式電池管理系統BMS工作原理認知。
比亞迪秦動力電池包在各種狀態下邏輯控制關系,電流,電壓,電池壓差,電池溫度等數據測試實訓。
比亞迪秦高壓系統操作安全注意事項,高壓連接器插拔方法實訓。
比亞迪秦動力電池包(BMS)故障分析與診斷。
比亞迪秦維修開關認知。
比亞迪秦交流慢充認知與實訓。
比亞迪秦交流漏電傳感器實訓。
五、基本配置
? ? 磷酸鐵鋰動力電池組,分布式電池管理系統BMS,BMS顯示屏,維修開關,輔助蓄電池,高壓配電箱,漏電傳感器,車載充電機,交流充電口,可移動臺架和教學板。
