一、概述

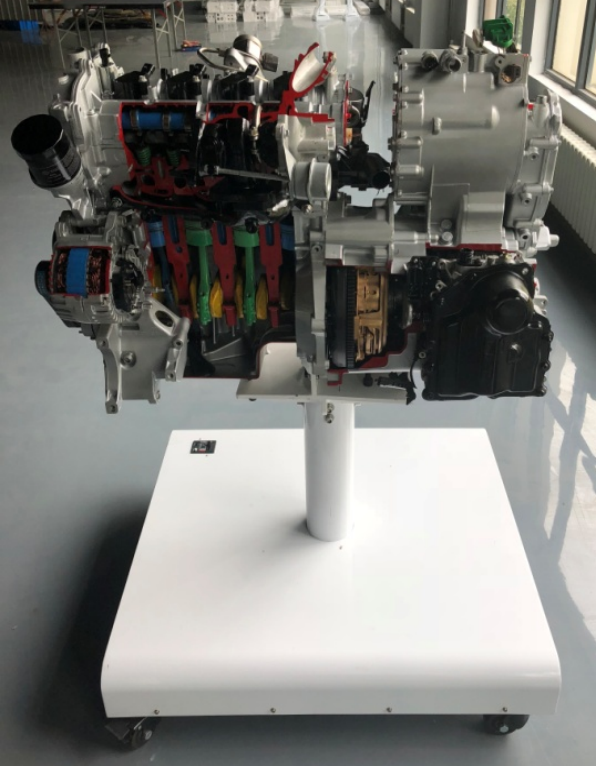

 TYK-HDJP01型 新能源汽車混合動力解剖臺以原廠汽車油電混合動力系統總成實物為基礎，選用原裝全新混合動力汽車動力系統，發動機、驅動電機、雙離合變速箱透明解剖；真實地呈現了動力系統核心零部件之間的連接控制關系、安裝位置。適用于各類型院校及培訓機構對汽車油電混合動力系統結構理論和維修實訓的實訓教學需要。
二、技術參數
① 外形尺寸：1300*900*1800（長*寬*高）
②教板尺寸：1300*750（長*高）
③發動機類型：1.5TI渦輪增壓發動機
④驅動電機類型：永磁同步電機
⑤驅動電機最大功率：110KW
⑥變速箱：6速雙離合自動變速箱
⑦齒輪減速感應電機：輸入電壓：220VAC
⑧頻率：50～60Hz
⑨感應電機輸出轉速：1300～1500r/min
⑩功率：120W
?減速箱：90GR100
三、結構組成
解剖的發動機、變速器等機械總成(包含系統各總成、及內外附件等)、電動機、移動式的安裝底座等、臺架操作說明書等附件。
四、功能特點
1.進行油電混合動力系統的原理與結構展示。
2.減速電動機驅動發動機與電機組，動態演示油電混合動力系統工作過程。
3.各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
4.配套安裝底座。
5.安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
6.配套使用說明書及實訓指導書。
