一、概述

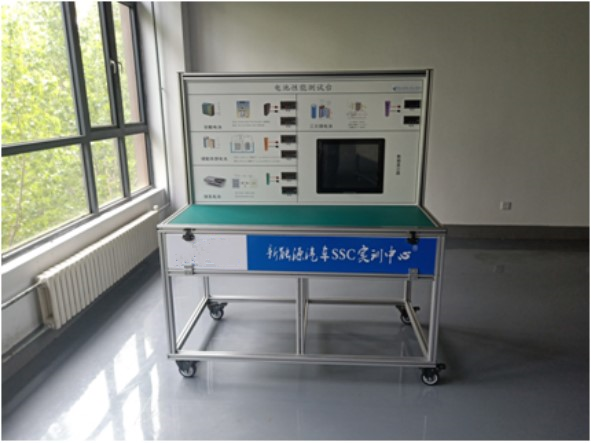

 TYK-SSC003型 新能源汽車單體電池性能檢測實訓臺主要用于單體電池的充放電測試診斷，將磷酸鐵鋰電池組作為系統測試對象?？赏ㄟ^編輯測試步驟，同時對多通道單體電池或者電池組進行恒流充電、恒壓充電、恒流/恒功率/恒阻放電等測試；可監控單體電池的電壓、溫度及內阻，可完成對充放電曲線的描繪以及數據的監控和保存。


二、產品組成
 實訓臺主要由：電源、電池檢測設備、控制軟件，內阻測試儀等組成;
 1、電源用于給單體電池或電池組充電；
 2、電子負載用于給電池放電；
 3、內阻測試儀可監控電池組中單體電池的電壓和內阻參數；
 4、通過控制軟件可完成對電源、電子負載及內阻儀的同步遠程控制，完成對電池容量，壽命及充放電特性的測試。高端均充，實現電池均衡；低端均放，實現容量排序功能。
 5、用于電池的充放電測試診斷。
 6、可電動汽車動力電池測試診斷分析系統實訓臺保養與維護操作。采用定期維護，讓單體電壓高端對齊，可有效避免過充電，延長電池組使用壽命。電池包充電維護時，能快速發現問題，能將單體電池容量按大小排序，找出最低容量的電池。
 7、可實現電動汽車動力電池測試診斷分析系統實訓臺故障排除。
 8、可測試各單體在最高電壓（如3.65V）對齊，以容量最小的電池作為整個電池組的容量。數據可實時記錄，自動保存與數據優化，依據數據庫自動優化相對用的電池組，并可自動優化SOC與電壓對應的維護曲線。
 9、配置使用說明書、維修資料、實訓指導書等資料。
三、技術參數
（1）主通道電壓：單通道測量范圍 0V-5V；最低放電電壓 0V；精度±（0.1%FS+0.1%RD）；分辨率 1mV
（2）主通道電流：單通道測量范圍 ±10A；最低輸出電流 50mA；精度 ±（0.1%FS+0.1%RD）；分辨率 1mA；電流啟動響應時間 ＜100ms；充放電切換時間 ≤200mS
（3）時間：分辨率 1S
（4）功率：輸出功率 單通道持續運行功率 50W，無時間限制；穩定度 ±（0.1%FS+0.1%RD）
（5）選配輔助溫度：量測量程 ﹣40°C—125°C；量測精度 ±1℃；分辨率 0.1℃
