一、概述

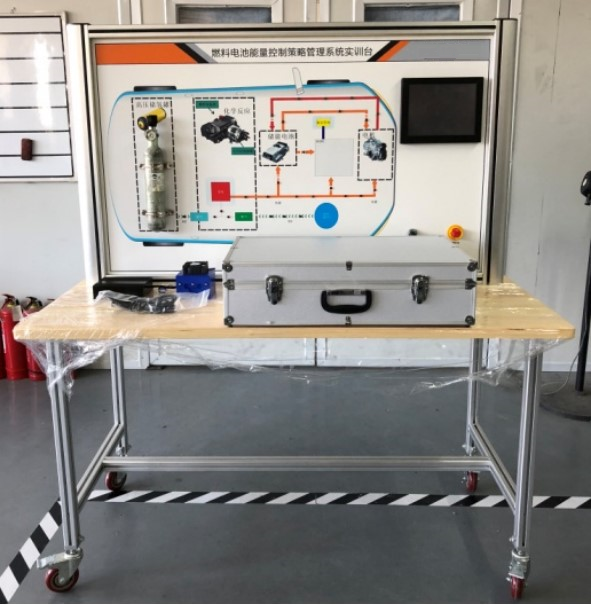

 TYK-RL03型 新能源汽車燃料電池能量控制策略管理系統實訓臺是利用光線照射在太陽能電池板上產生電能，然后利用產生的電能作用在電解電池模塊上，使水發生電解產生氫氣和氧氣。氫氣和氧氣進入到發電模塊產生電能，帶動小電機轉動。該教具可以使學生對電解水過程和其逆過程——氫氧反應產生電能，有一個直觀的認識；關鍵組件采用透明材料，能夠讓學生更直觀地了解燃料電池的工作原理。

二、產品組成
 氫燃料電池實訓臺主要由太陽能模塊，電解槽，燃料電池，載荷模塊，帶LED顯示的測量儀，120瓦照明燈，電纜接頭，安裝說明書、實訓指導書等組成。
三、技術參數
1.供電電壓：AC220V，50HZ，120W；
2.實訓臺采用鋁型材拼接成型、配備移動腳輪。
四、主要實驗項目
1.水的電解；
2.并聯和串聯的連接；
3.性能和效率；
4.電路特性曲線；
5.電源和能量轉換。
五、所能開設的實訓項目及配套工作
包括但不限于以下內容：
實訓項目（一）：燃料電池的分類
實訓項目（二）：燃料電池的組成及工作原理
實訓項目（三）：太陽能、化學能、電能、機械能的能量傳遞路線和轉化過程
實訓項目（四）：電解水制氫技術和質子交換膜燃料電池發電原理
實訓項目（五）：燃料電池的應用試驗

六、設備所能達到的教學目標
1.掌握化學能、電能、機械能的能量傳遞路線和轉化過程。
2.掌握燃料電池產生電能驅動電機的工作過程。
3.掌握電解水制氫技術和質子交換膜燃料電池發電原理，直觀地學習從氫氣的制備，到用氫氣發電的整個能源轉化利用的過程。
