碰撞體驗臺硬件主要包括：機柜、方向盤、平臺、導軌、碰撞體、水泥座、攝像頭、42寸液晶顯示器、隔離欄，具體構成見圖所示。

一、配置如下：

1、顯示器：采用42寸高清液晶電視機，與體驗裝置主體分離，可移動。

2、電腦配置：專用電腦主機（包含定制系統）：4G及以上內存、B250及以上主板、120G 及以上SSD硬盤、CPU:I5，4核，游戲用嵌入式正版WES系統+電源保護+硬盤保護系統。

3、軟件功能 ：碰撞速度（15～35km/h）可調； 采用電機牽引滑動平臺，在導軌上滑動，體驗者切身感受車輛在碰撞過程中的沖擊的力度和安全系數都在屏幕上顯示出來，在給定速度（低速、中速、高速）下碰撞碰撞體，達到體驗碰撞效果、了解碰撞力度及體驗安全帶使用效果的目的。交通安全碰撞實驗體驗增強體驗者在駕車乘車時系好安全帶的安全意識。碰撞整過程有同步錄像并軟件有回放功能，通過軌道前的高清液晶屏幕顯示。

4、水平滑動平臺：鋼制軌道，軌道長約6米、寬1.4米，水平滑動平臺用于承載座椅及體驗者，在軌道上滑動。采用合理的固定方式，主體結構在碰撞中不發生位移。

5、實車座椅：常規汽車座椅，采用汽車原廠三點式安全帶，牢固安裝；

6、滑動平臺：碰撞小車長1.4米，用于承載座椅及體驗者，在軌道上滑動

7、電機：采用單相2.2KW變頻器，三相2.2KW 6極電機 額定轉數960轉/分。8、控制面板：含電控鎖、電源指示、開始、后退、緊急停止、低速擋（15km/h）、中速擋（25km/h）高速擋（35km/h）。其他硬件：高清攝像頭、位置傳感器、橡膠碰撞阻尼塊等。

9、電子配件：工業級開關電源、測速傳感器裝置、拉壓力傳感器、壓力傳感器 放大器、交流接觸器，繼電器，濾波器攝像頭、接近開關、行程開關、大探針、警示燈、大功率光耦、按鍵開關、濾波器、風扇、各類屏蔽線等線材等 .

二、技術參數：? ? ? ? ? ? ? ? ??

?

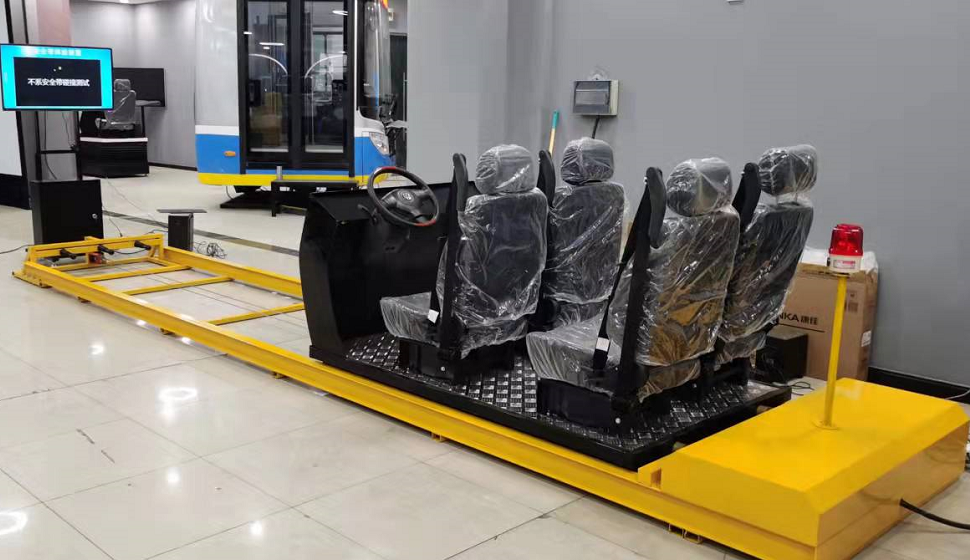

▲四人座汽車安全帶模擬碰撞體驗裝置
