一、概 述：
    本實訓裝置是為各航海職業院校的船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示，船舶主開關的操作及培訓實習。

二、產品特點
1.面板上印有主開關控制電磁合閘原理圖和脫扣示意圖
2.配有電壓表電流表來指示三相電壓和電流
3.配有遙控分合閘按鈕和分合閘指示燈
三、技術性能
1.輸入電源：AC380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜1.5kVA
4.外型尺寸：700mm×600mm×1700mm
四、裝置組成和配置
1.電源開關：用帶漏電保護的空氣開關控制柜子的總電源，柜子頂部裝有風扇，當柜內溫度偏高時打開風扇，為控制柜散熱。
2.操作電氣線路圖：面板上印有主回路控制線路電磁合閘原理圖及脫扣示意圖，可直觀地看出DW95控制回路工作原理。

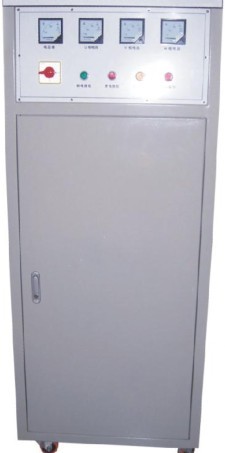

3.斷路器控制線路測試儀表區：面板上裝有一個電壓表和一個波段開關用于指示三相電壓，三個電流表用于指示三相電流，這些元器件都直接安裝在面板表面。面板上還裝有工作指示燈、操作按鈕，用于對斷路器狀態的指示和控制。
4.船用萬能式空氣斷路器：采用DW95系列真實元件，符合實際現場操作訓練。
5.自耦調壓器：系統配有自耦調壓器模擬電網電壓的欠壓失壓，使斷路器的保護裝置動作。
五、實訓項目
1.了解萬能斷路器的工作原理
2.船用萬能斷路器分合閘操作
3.船用萬能斷路器保護操作
