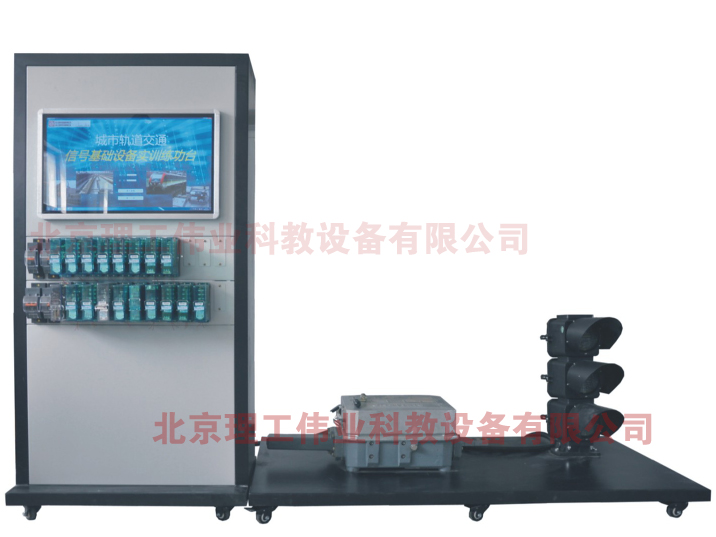

TYK-S700K型 提速道岔S700K轉轍機實訓演練平臺
一、設備概述
TYK-S700K型 提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。

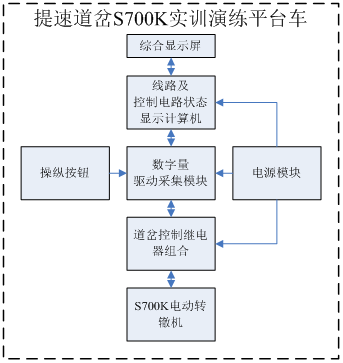

二、平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。
三、軟件界面

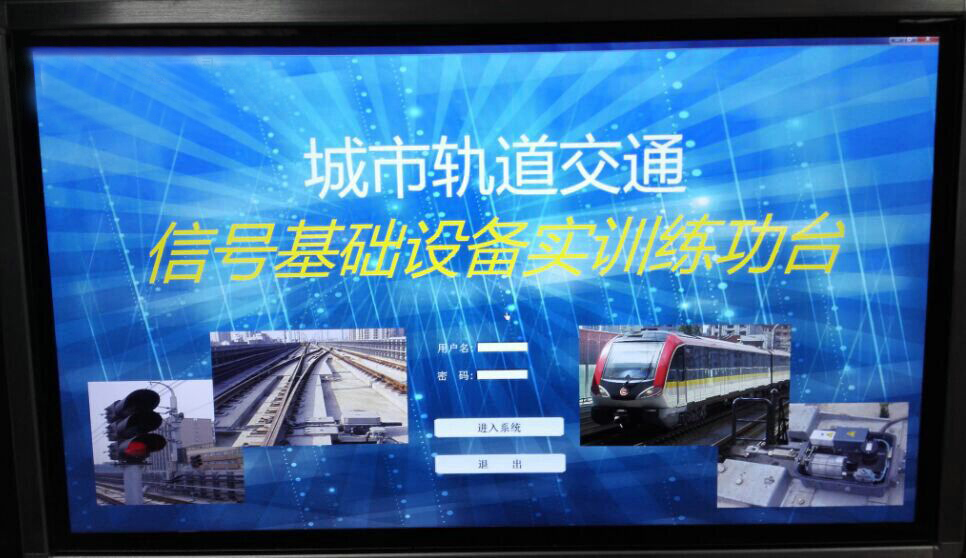

1、上位機登錄界面

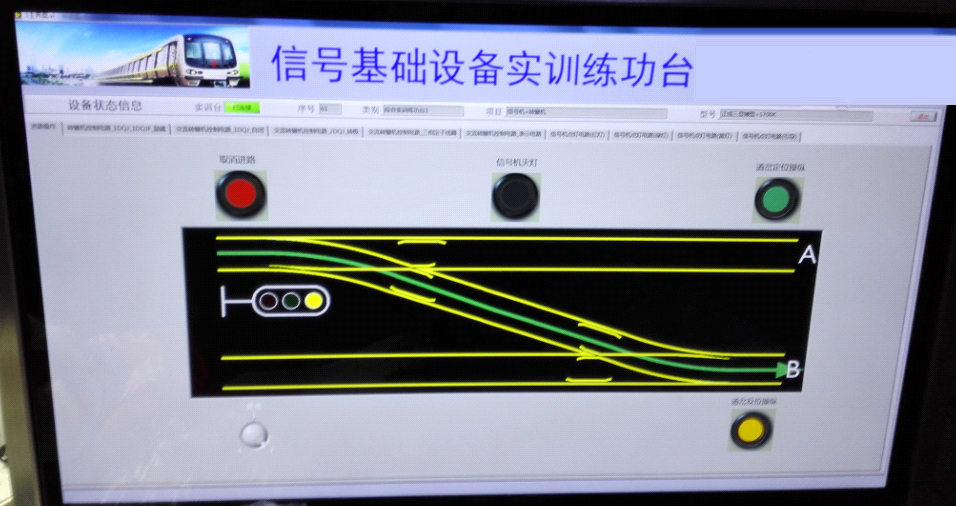

2、上位機道岔和信號操作界面

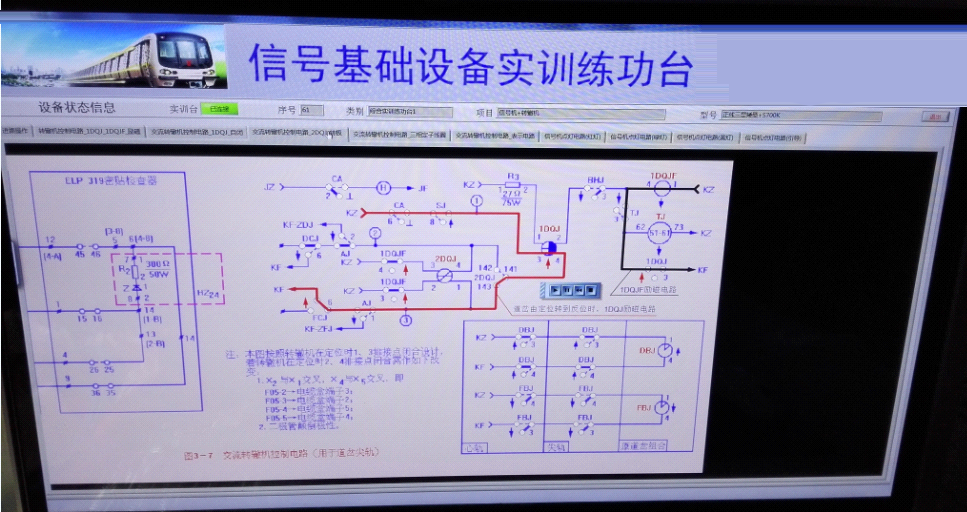

3、上位機電路演練界面
四、配置清單
| 序號 | 設備名稱 | 規格 | 單位 | 數量 |
| 1 | 信號組合柜 | 定制，且需符合鐵標要求 | 臺 | 1 |
| 2 | 信號繼電器 | S700K轉轍機控制定型組合繼電器 | 個 | 10 |
| 3 | 轉轍機 | S700K三相交流電動轉轍機 | 臺 | 1 |
| 4 | 線路及控制電路狀態顯示計算機 | 定制 | 臺 | 1 |
| 5 | 綜合顯示屏 | 高分辨率顯示器 | 臺 | 1 |
| 6 | 數字量驅動采集模塊 | 多路輸入輸出 | 套 | 1 |
| 7 | 24V電源模塊 | 供給信號繼電器 | 臺 | 1 |
| 8 | AC220V轉三相交流380V電源模塊 | S700K轉轍機動作 | 臺 | 1 |
| 9 | 斷路器 | 4 | ||
| 10 | 練功平臺車 | 定制 | 臺 | 1 |
| 11 | 動作桿與表示桿間連桿 | 套 | 1 | |
| 13 | 繼電器座、盲板、機柜安裝輔件 | 套 | 1 | |
| 14 | 機柜配線（含連接器、電纜、配線等） | 套 | 1 |
