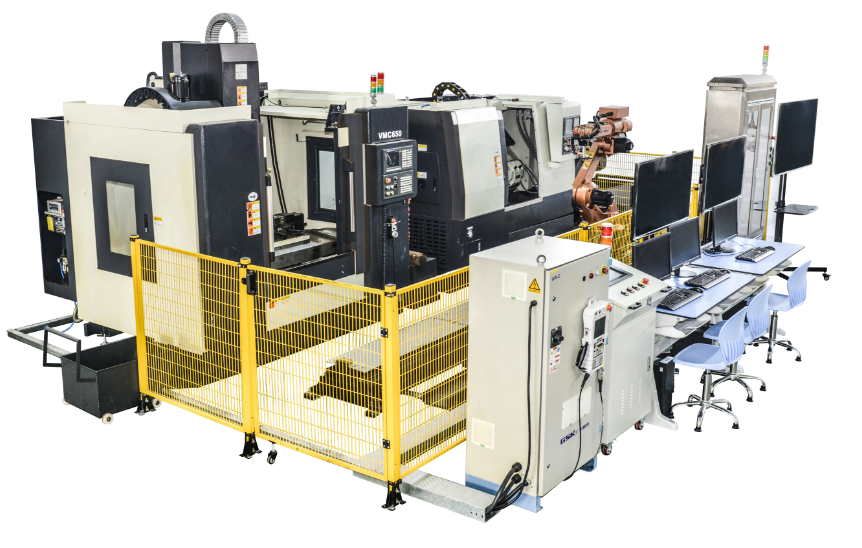

一、設備外觀圖 二、設備概述 LGY-ZN020A型多功能智能制造加工實訓系統主要包括機器人本體、機器人行走導軌、數控車床、數控銑床、電氣控制柜（包含可變程控制器）、快換夾具、安全保護系統等組成，可實現Profibus、Profinet等通訊方式。 數控車床采用真實車床機構，X、Z軸伺服電機控制，采用滾珠絲桿進行傳動，刀塔為多位電動刀塔，可以進行軸類、盤類、溝槽、球面以及各類圓柱螺紋、圓錐螺紋工件的加工實訓。 數控銑床采用真實銑床機構，X、Y、Z軸伺服電機控制，可實現自動換刀，可以進行各種盤類、板類、殼體、凸輪、模具等復雜零件的加工，可完成鉆、銑、鏜、擴絞等多種工序。 該設備通過機器人安裝在行走導軌上，將數控車床、銑床、供料機構、下料機構、快換工作站等設備關聯起來，實現物料的加工智能制造化。 三、技術參數 工作電源：三相五線制 AC380V/220V +10% 50Hz 溫度：-10～50℃；環境濕度：≤90％無水珠凝結； 安裝尺寸：8000X6000X4000mm（長X寬X高） 整機功耗：≤65kW 安全保護措施：具有接地保護、漏電保護、斷電保護功能，安...
