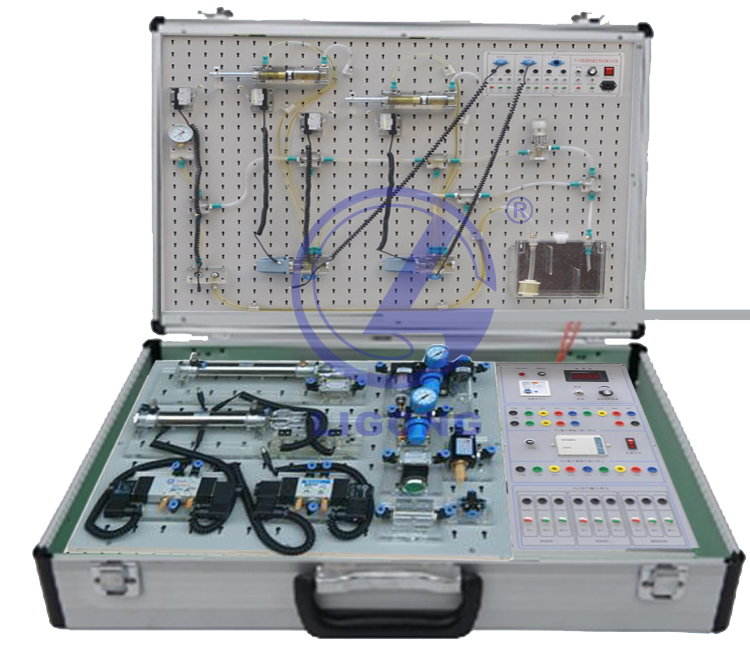

TYK-YYB01型 便攜式液壓傳動基礎實訓箱
一、概述
“ 便攜式液壓傳動基礎實訓箱”由電氣控制實訓箱和液壓控制系統實訓對象兩部分組成。可進行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路）等實訓。適合職業院校相關專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
二、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 裝置容量：＜0.3kVA
3. 外形尺寸：
對象600mm×285mm×705mm；泵站390mm×250mm×350mm；實訓箱415mm×295mm×170mm
4. 定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min
5. 交流調速電機：額定電壓 AC220V，額定功率200W，額定轉速1400r/min
三、產品特點
1.可移植性好 裝置采用模塊化設計，液壓系統回路建立在網孔板和工業鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。
2.可視性強 液壓元件大多數采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。
3.可操作性強 連接軟管采用透明材質制作而成，兩頭配有不銹鋼防漏快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。
四、基本配置及功能
1.本裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。
2.實訓裝置基本配置及功能
| 序號 | 模塊 | 名稱 | 主要配置 | 數量 | 備注 |
| 1 | 基 礎 平 臺 |
電氣控制實訓箱 | 鋁合金機箱，鋁質面板（凹字爛板工藝） | 1臺 | |
| 2 | 實訓對象-主框架 | 采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。 | 1套 | ||
| 3 | 透 明 液 壓 元 件 |
雙作用液壓缸 | 透明液壓元件 | 1個 | |
| 4 | 三位四通電磁換向閥（H型） | 透明液壓元件 | 1個 | ||
| 5 | 直動式溢流閥 | 透明液壓元件 | 1個 | ||
| 6 | 先導式減壓閥 | 透明液壓元件 | 1個 | ||
| 7 | 節流閥 | 透明液壓元件 | 1個 | ||
| 8 | 壓力表座 | 透明液壓元件 | 2個 | ||
| 9 | 耐震壓力表 | 量程0～1MPa | 2個 | ||
| 10 | 液 壓 泵 站 |
油箱 | 淺藍色透明有機玻璃箱體 | 1套 | |
| 11 | 交流調速電機 | 100YT200DV22 （含調速器） | 1臺 | ||
| 12 | 定量齒輪泵 | CB-B4 | 1臺 | ||
| 13 | 液壓油 | 紅色航空液壓油 | 12升 | ||
| 14 | 電 氣 控 制 部 件 |
調速器 | 調速范圍：90～1400r/min | 1個 | |
| 15 | 接近開關 | GKB－M0524NA | 2個 | ||
| 16 | 智能功率表 | 5位LED數顯 | 1個 | ||
| 17 | 秒表 | 0～999.9sLED數顯 | 1個 | ||
| 18 | 其它 配件 |
實訓導線 | 4根 | ||
| 19 | 配套工具 | 螺絲刀 | 長柄十字 | 1把 | |
| 20 | 活動鈑手 | 0-150mm | 2把 | ||
| 21 | 參考資料 | 實訓指導書 | 理工偉業 | 1本 | |
| 22 | 使用說明書 | LIGONG | 1本 | ||
| 23 | 資料光盤 | 1張 |
五、實訓項目
1.液壓傳動演示
2.液壓傳動基本回路(1)溢流閥調壓回路
(2)換向閥中位卸荷回路
(3)減壓回路
(4)手動控制換向回路
(5)自動控制換向回路
(6)節流閥節流調速回路
(7)容積節流調速回路
