一、設備概述
? ? ? 本裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。液壓傳動是研究以有壓流體為能源介質,來實現各種機械的傳動和自動控制的學科。本陳列柜采用實物或模型，展示液壓傳動組成元件的功能與結構，增強對液壓傳動的感性認知。 二、設備的內容

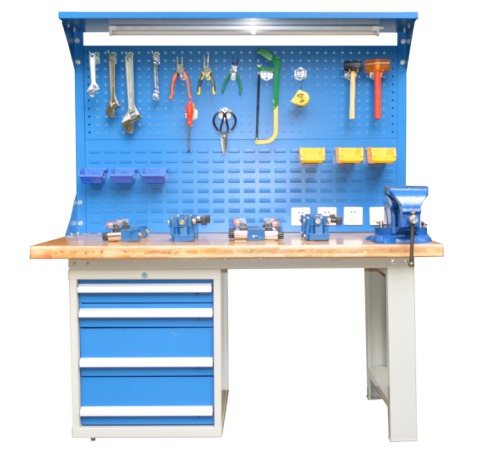

實訓臺采用金屬框架制作，配有萬向輪、抽屜（帶鎖）等，尺寸1500mm×700mm×1800mm，臺面為純實木板厚度為50mm，臺面上鋪設防靜電皮墊，配重型鉗工柜，同時臺架上設有日光燈、小元器件盒。另外配備拆裝用的所有工具及插座。
三、拆裝實訓內容
1. 齒輪泵拆裝測量與原理分析
2. 柱塞泵拆裝與原理分析
3. 葉片泵拆裝與原理分析
4. 執行元件的拆裝(液壓缸)
5. 方向閥的拆裝與閥工作原理分析(電磁換向閥)
6. 溢流閥的拆裝與原理分析
7. 壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
8. 流量閥的拆裝與原理分析(調速閥,節流閥)
四、配置清單

序號	?????????名 ??稱	型 ?號	數量	備注
1	液壓拆裝臺工作臺	1500*700*1800	1	?
2	齒輪泵	?	1	?
3	葉片泵	?	1	?
4	柱塞泵	?	1	?
5	液壓缸	?	1	??
6	三位四通電磁換向閥	?	1	?
7	二位四通電磁換向閥	?	1	?
8	二位三通電磁換向閥	?	1	?
9	三位四通手動換向閥	?	1	?
10	先導式溢流閥	?	1	?
11	直動式溢流閥	?	1	?
12	先導式順序閥	?	1	?
13	先導式減壓閥	?	1	?
14	節流閥	?	1	?
15	單向調速閥	?	1	?
16	液控單向閥	?	1	?
17	單向閥（管式）	?	1	?
18	活動扳手	10，，	1	?
19	活動扳手	12，，	1	?
20	內六角扳手	?	1	?
21	開口扳手	8-10	1	?
22	開口扳手	12-14	1	?
23	開口扳手	17-19	1	?
24	開口扳手	22-24	1	?
25	螺絲刀（一字、十字）	6，，×150	各1	?
26	螺絲刀（一字、十字）	3，，×75	各1	?
27	內卡環鉗	7，，	1	?
28	外卡環鉗	7，，	1	?
29	尖嘴鉗	?	1	?
30	工具盒	?	1	?
31	臺虎鉗	?	1	?
