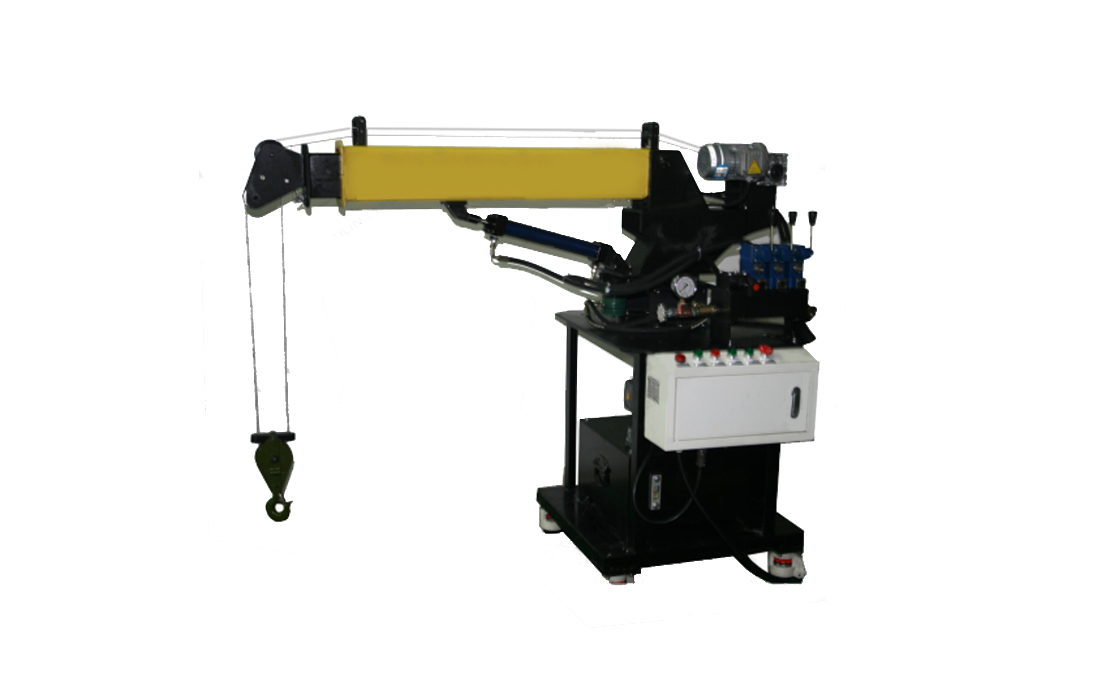

TYK-QF01型 起重機液壓仿真實訓裝置
一、性能及特點1.電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。2.TYK-QF01型 起重機液壓仿真實訓裝置采用冷軋鋼板（經亞光噴塑噴漆處理）制造而成。3.液壓起重機是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理。4.起重機液壓仿真實訓裝置實驗部件采用耐壓膠管，液壓元件采用華德國內品牌，泵站采用變量葉片泵。5.帶三相漏電保護，輸出電壓380v、50Hz ,帶漏電保護，電器控制采用直流24v ,有過壓、過流保護，防止誤操作損壞設備。 二、主要技術參數 電機 功率1.5KW 1500r/min 電源 三相五線制380V 50Hz 變量葉片泵 額定流量8ml/r;額定壓力6.3Mpa 三、實驗項目1.液壓傳動及元器件結構及工作原理2.液壓挖掘機械演示控制實驗四、實驗內容1.液壓起重機械演示控制實驗2.回轉作業3.升縮作業4.變幅作業5.起升作業...
分享
描述
一、性能及特點
1.電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。
2.TYK-QF01型 起重機液壓仿真實訓裝置采用冷軋鋼板（經亞光噴塑噴漆處理）制造而成。
3.液壓起重機是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理。
4.起重機液壓仿真實訓裝置實驗部件采用耐壓膠管，液壓元件采用華德國內品牌，泵站采用變量葉片泵。
5.帶三相漏電保護，輸出電壓380v、50Hz ,帶漏電保護，電器控制采用直流24v ,有過壓、過流保護，防止誤操作損壞設備。
二、主要技術參數
| 電機 | 功率1.5KW 1500r/min |
| 電源 | 三相五線制380V 50Hz |
| 變量葉片泵 | 額定流量8ml/r;額定壓力6.3Mpa |
三、實驗項目
1.液壓傳動及元器件結構及工作原理
2.液壓挖掘機械演示控制實驗
四、實驗內容
1.液壓起重機械演示控制實驗
2.回轉作業
3.升縮作業
4.變幅作業
5.起升作業
