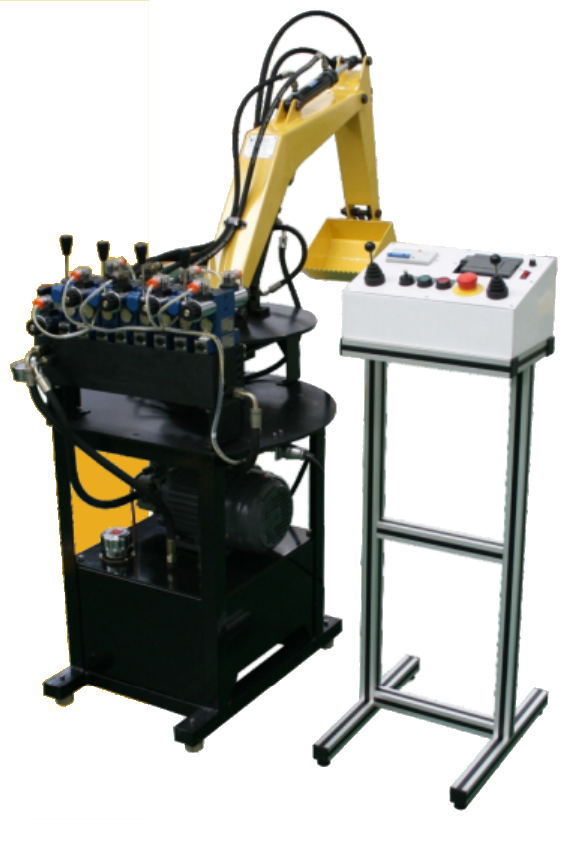

TYK-WF02型 挖掘機液壓仿真實訓模型
一、性能及特點1.電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調, 美觀大方，牢固性強。2.挖掘機械是按照實物的結構與縮小比例制作模擬現場操作，能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理。3.實驗控制可采用手動和自動兩種。4.實驗部件采用耐壓膠管，液壓元件采用華德國內品牌,泵站采用變量葉片泵。5.帶三相漏電保護,輸出電壓380v/220v,帶漏電保護，電器控制采用直流24v,有過壓保護,防止誤操作損壞設備。 二、主要技術參數 電機 功率1.5KW 1500r/min 變量葉片泵 額定流量8ml/r;額定壓力6.3Mpa 三、實驗項目1.液壓傳動及元器件結構及工作原理2.液壓挖掘機械演示控制實驗3.PLC編程練習及控制實驗4.可編程控制器/電器控制實驗5.機電液一體控制實驗6.液壓閥塊的結構及應用四、實驗內容1.TYK-SJ60挖掘機仿真實訓模型演示控制實驗1）回轉作業，動臂提升同時平臺回轉；2）卸料作業，鏟斗和斗桿工作同時大臂可調整位置高度；3）返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置；2.可編程控制器電器控...
分類：
分享
描述
一、性能及特點
1.電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調, 美觀大方，牢固性強。
2.挖掘機械是按照實物的結構與縮小比例制作模擬現場操作，能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理。
3.實驗控制可采用手動和自動兩種。
4.實驗部件采用耐壓膠管，液壓元件采用華德國內品牌,泵站采用變量葉片泵。
5.帶三相漏電保護,輸出電壓380v/220v,帶漏電保護，電器控制采用直流24v,有過壓保護,防止誤操作損壞設備。
二、主要技術參數
| 電機 | 功率1.5KW 1500r/min |
| 變量葉片泵 | 額定流量8ml/r;額定壓力6.3Mpa |
三、實驗項目
1.液壓傳動及元器件結構及工作原理
2.液壓挖掘機械演示控制實驗
3.PLC編程練習及控制實驗
4.可編程控制器/電器控制實驗
5.機電液一體控制實驗
6.液壓閥塊的結構及應用
四、實驗內容
1.TYK-SJ60挖掘機仿真實訓模型演示控制實驗
1）回轉作業，動臂提升同時平臺回轉；
2）卸料作業，鏟斗和斗桿工作同時大臂可調整位置高度；
3）返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置；
2.可編程控制器電器控制實驗,機電液一體控制實驗
1）plc指令編程,梯形圖編程學習實驗；
2）plc編程軟件的學習與應用；
3）plc在液壓傳動控制中的應用；
