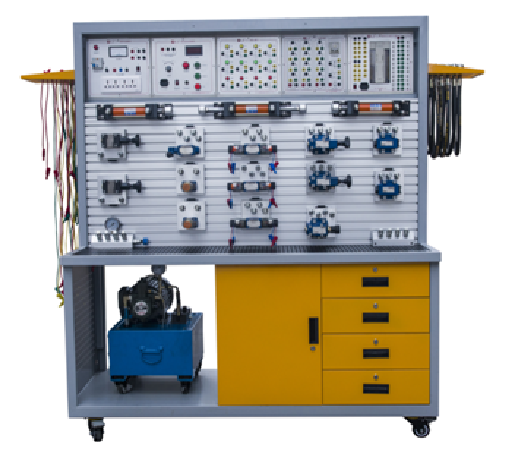

一、設備外觀圖

二、設備概述

TYK-YC01A型液壓傳動綜合實訓裝備是由實訓臺桌、液壓元件、液壓動力源、電氣控制部分、PLC等五大部分組成；實訓臺桌最上方為電氣模塊區包含電源模塊、油泵控制模塊、按鈕模塊、繼電器模塊和PLC模塊通過模塊式組合布局更加靈活方便，也可根據自己所需增減模塊來升級設備；實訓臺桌中間是實驗、實訓區，是由帶T型的型材組成，根據液壓實訓回路，所有液壓元件可方便的在實訓面板上自由搭建；實訓臺桌下方為工具柜和液壓源置放處，可為液壓系統提供必要的液壓動力源；液壓元件采用力士樂技術的液壓元件，質量可靠，性能穩定，所有液壓元件閥板底部安裝一種塑料快換底板，可方便的在實訓區的任何區域快速搭建，安裝一個液壓回路只需5分鐘左右，快速高效！通過實訓教學活動改設備可學習到液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術！

設備是依據國家各大、中專高等院校、職業技術類院校的《液壓傳動技術》和《液壓與控制技術》的教學大綱以及實訓教學大綱的要求，針對當前的實訓教學現況，并廣泛收集了全國多所高等院校、該實訓裝備覆蓋了液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域 ，是現代液壓傳動與控制技術的專業教學實訓、實驗設備。

三、技術參數

1、液壓泵站 ：變量葉片泵： 1臺  公稱排量10ml/r,額定壓力：7Mpa；

變量葉片泵驅動電機：  1.5KW；油箱：  公稱容積40L；（附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等）液壓油：46#抗磨液壓油。

2、輸入電源：AC380V、50HZ，三相五線制；控制電壓：DC24V；

3、輸入總功率：系統總功率：<=3KW;

4、工作使用環境要求：防潮、防塵；1）溫度-10℃～+40℃ ；2） 相對濕度：≤90%（+20℃）     3）海拔高度：≤4000m  4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

5、設備重量: 150kg

6、外形尺寸：長×寬×高=1600mm×600mm×1780mm

7、設備安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
