一、功能概述：

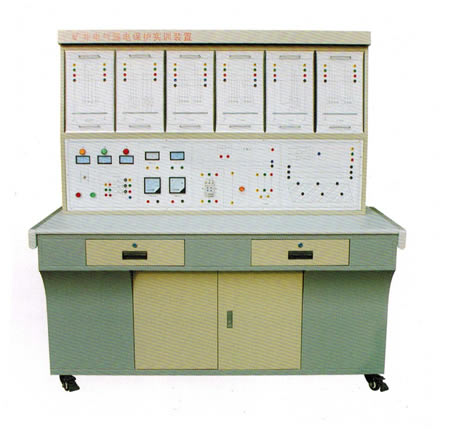

   TYK-MKLB01型 礦井電氣漏電保護實訓設備根據實際的煤礦用的漏電保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。裝置中人為設置了多個常見故障點，學員通過本實訓設備的培訓掌握漏電保護裝置的故障檢測與維修，使學員了解熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓，以及礦山維修電工的等級考核。本裝置采用柜式結構，由安裝有礦井電氣漏電保護的電氣線路、試驗電路、電容電流補償電路面板組成，結構新穎、布局合理。

二、 技術性能及配置

1.輸入電源：三相五線-380V±10%50Hz

2.工作環境：環境溫度-5℃~+40℃相對濕度<85%（25℃）海拔<400m

三、實訓項目：

熟悉礦井電氣漏電保護裝置的工作原理

熟悉礦井電氣漏電保護裝置的常見故障的排除方法

在煤礦供電系統中接地保護、漏電保護和過流保護，通常稱為煤礦井下電氣網絡的三大保護，漏電保護的主要作用是：防止人身觸電；不間斷地監視井下采區低壓電網的絕緣狀態，以便及時采取措施，防止其絕緣進一步惡化；減少漏電電流引起瓦斯、煤塵爆炸的危險，防止因漏電電流引爆電；防止短路電流所產生的電弧燒穿隔爆型電氣設備的外殼,或使其外殼的溫度升高超過危險值，引起瓦斯、煤塵爆炸；預防電纜和電氣設備因漏電引起的相間短路故障。
