一、裝置組成

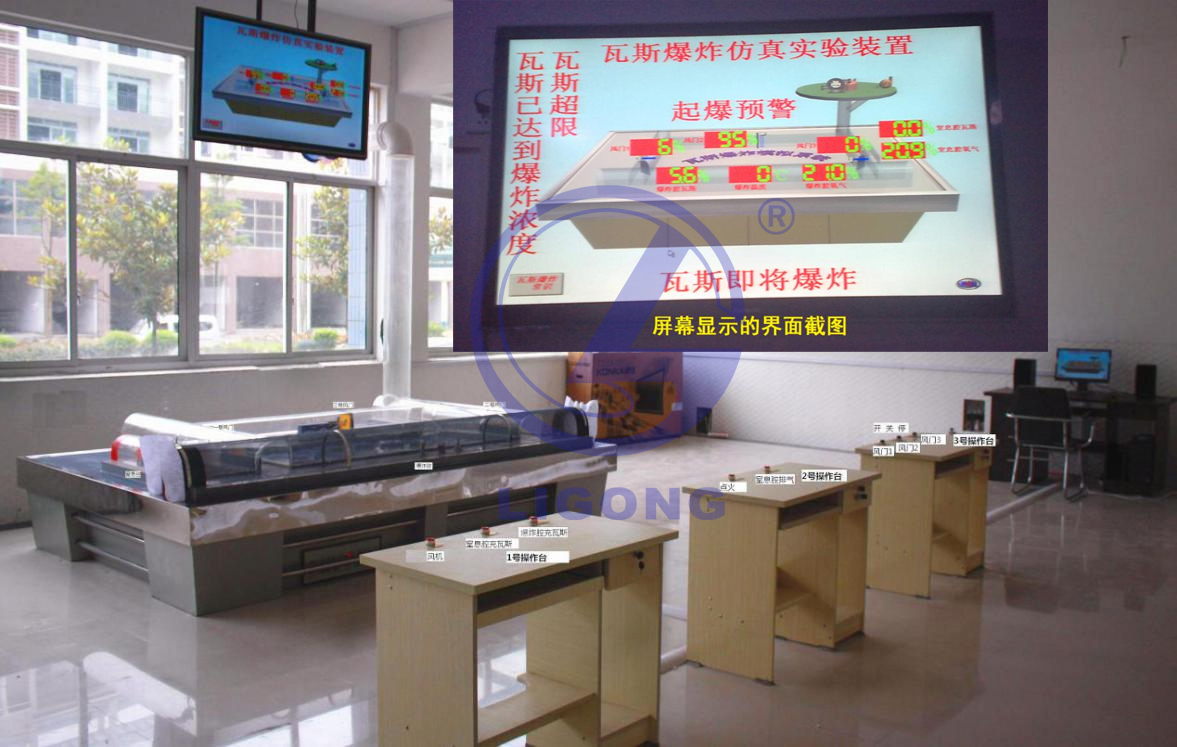

? ? 該裝置由瓦斯爆炸模擬巷道、防護網、煤塵實驗裝置、監測顯示系統（瓦斯?jié)舛葌鞲衅?、氧氣濃度傳感器、溫度傳感器、大屏幕液晶電視）、風機、風門、控制系統（全電腦控制）和操作臺組等成。主要根據瓦斯爆炸的必須條件和爆炸的機理，進行人機互動模擬瓦斯、煤塵爆炸。通過三個操作臺來控制風門的調節、風機的開啟、瓦斯的充入及點火，人為分別控制三個條件的變化，即瓦斯含量、點火控制、氧氣含量（風量控制），*終達到模擬爆炸的發生實驗。在互動實驗過程中，為了更加結合現場實際，每個人控制一項參數的變化，如果三個人中其中有一項達不到爆炸的條件，均不爆炸?？芍苯油ㄟ^大屏幕顯示器，將瓦斯爆炸的三個條件——瓦斯?jié)舛?、氧氣濃度、點火溫度，同時顯示出來。通過緩慢加熱形式，可將點火時的溫度值顯示并鎖定。通過實驗，能直觀反映瓦斯爆炸的全部過程，使學員們既可聽其爆炸之聲，又能觀其爆炸之場景，體驗爆炸威力之大、危害之嚴重的驚心場面，從而引起對瓦斯爆炸防范的高度重視，讓安全生產警鐘常鳴。 二、功能
1、瓦斯?jié)舛?、爆炸溫度、氧氣含量自動檢測；
2、瓦斯燃燒實驗（可將瓦斯?jié)舛日{(diào)節到燃燒濃度）；
3、瓦斯爆炸實驗；
4、煤塵?爆炸實驗。
三、技術參數
1、外形尺寸：3000Χ1800Χ800長Χ寬Χ高
2、爆炸箱尺寸：2800Χ280Χ300 長Χ寬Χ高
3、瓦斯爆炸腔容積?0.184m3；
4、供電電壓為交流?220V；
5、瓦斯?jié)舛?、氧氣濃度誤差±0.5%；
6、運用電腦及?42 吋大屏顯示器顯示多種實驗參數。
四、材料及工藝
? ? 模型底座鋼木結構，不銹鋼包邊；模擬巷道由?6mm 厚的有機玻璃模具成型，外加不銹鋼安全防護網；其它設施采用金屬、高分子材料、優質有機玻璃及?PVC 材料混合制作，雕刻制版，模具成型。電器元件采用國標及優質元件。
