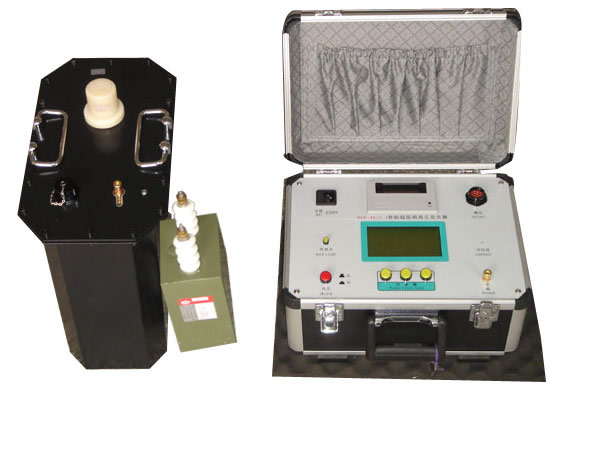

TYK系列 0.1Hz超低頻高壓試驗裝置（30KV-80KV）
?一、功能特點
●0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一
●采用微機控制，升壓、降壓、測量、保護完全自動化。大屏幕液晶顯示，且能顯示輸出波形、打印試驗報告
●電流、電壓、波形數據均直接從高壓側采樣獲得，數據準確。
●具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
●具有過流保護功能，設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
●高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
●由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
二、主要技術參數???????????????????????????????????????
|
型號 |
額定電壓 |
帶載能力 |
重量 |
用途 |
|
VLF-30 |
30kV （峰值） |
0.1Hz,≤1.1μF |
控制器：4㎏ 升壓體：25㎏ 尺? 寸：長*寬*高 323*174*323 |
10kV電纜、發電機等 |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
VLF-40 |
40kV （峰值） |
0.1Hz,≤1.1μF |
控制器：5㎏ 升壓體：30㎏ 尺? 寸：長*寬*高 357*208*343 |
13.8kV電纜、發電機等 |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
VLF-50 |
50kV （峰值） |
0.1Hz,≤1.1μF |
控制器：6㎏ 升壓體：45㎏ 尺? 寸：長*寬*高 357*210*365 |
15.75kV電纜、發電機等 |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
? VLF-60 |
60kV （峰值） |
0.1Hz,≤1.1μF |
控制器：6㎏ 升壓體：50㎏ 尺? 寸：長*寬*高 357*220*370 |
18kV電纜、發電機等 |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
? VLF- 80 |
80kV （峰值） ? |
0.1Hz,≤1.1μF |
控制器：8㎏ 升壓體：90㎏ 尺? 寸：長*寬*高 357*240*390 |
35kV電纜、發電機等 |
