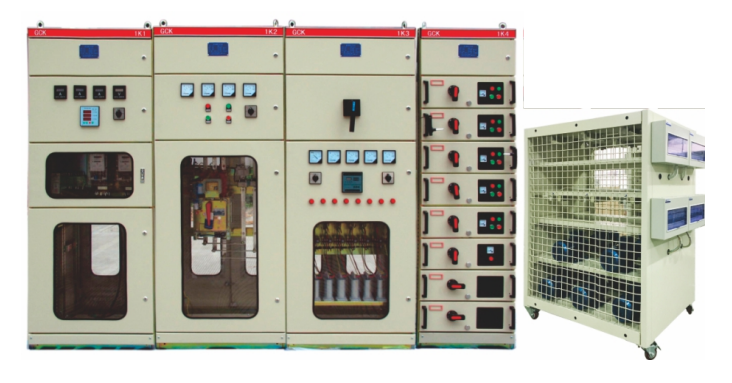

一、設備外觀

二、設備概述

TYK-DY01型低壓供配電技術成套實訓設備是根據《供用電技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備。TYK－160-1型低壓供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

TYK-DY01型低壓供配電技術成套實訓設備標準配置（單回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、負載柜組成。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

TYK-DY01型低壓供配電技術成套實訓設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。

三、技術參數

1、輸入電源：三相五線制AC 380V±10%  50HZ

2、輸入功率：11 kw

3、工作環境：

1） 溫度：-10℃～+40℃

2） 相對濕度：≤90%（+20℃）

3） 海拔高度：≤2000m

4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:1000kg

5、外形尺寸：寬×深×高=3000mm×800mm×2000mm+1200mm*800mm+1200mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
