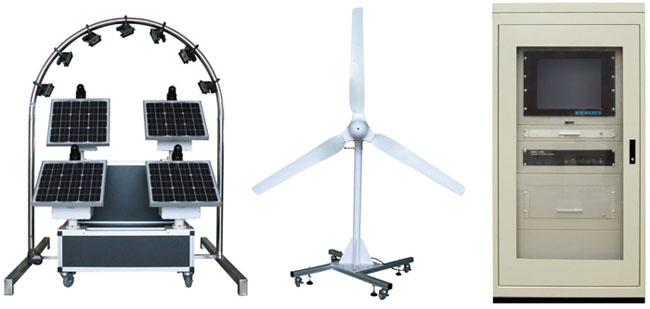

TYK-GF05型 風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、光伏發電實驗設備系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當低于恢復電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。

二、風光互補發電系統實訓臺可完成以下實驗內容：
1、限速機械保護系統原理實驗
2、限速電控保護系統原理實驗
3、風、光互補*大功率點跟蹤控制實驗
4、過功率保護實驗
5、蓄電池充放電特性及過壓、欠壓保護實驗
三、風力發電實訓裝置整個系統完成后可開設以下內容的本科實驗：
1、風力發電、太陽能發電相關測量技術實驗
2、風力發電、太陽能發電相關控制技術實驗
3、風力發電、太陽能發電相關變流技術實驗
4、太陽能發電基礎理論原理性實驗
5、太陽能發電系統設計實驗
6、太陽能發電相關應用技術與工程實驗
7、風力發電基礎理論與應用技術仿真實驗
8、分布式風力發電、太陽能發電互補供電系統控制技術實驗仿真
9、固態并聯逆變器系統穩定性仿真
10、太陽能發電系統用逆變器課程設計仿真實驗
