一、系統組成

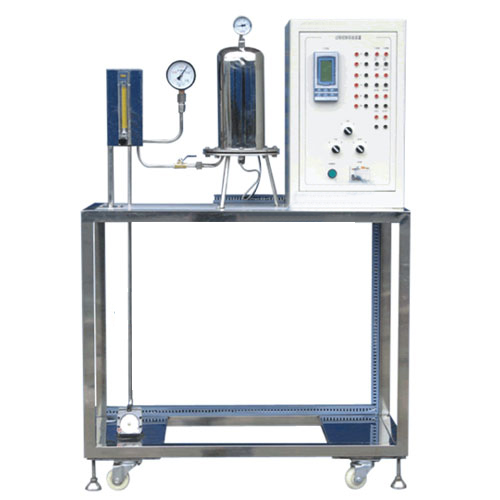

? ? ? 該實驗裝置包括微型氣泵和不銹鋼空氣罐組成。其中不銹鋼常壓空氣罐里面有電加熱器裝置，并配有壓力檢測裝置和溫度檢測裝置。微型氣泵與變頻器組成壓力控制系統。電加熱器裝置與可控硅調壓模塊組成溫度控制系統。 1、控制對象
????常壓空氣罐
2、系統動力設備
????微型壓縮氣泵
????電加熱器
3、檢測傳感器
????壓力傳感變送器
????溫度傳感變送器
????轉子流量計
4、執行機構
????單相調壓模塊：用于調節加熱器功率，以控制空氣罐內溫度。
????變頻器：通過調節壓縮氣泵的轉速以控制氣泵流量的大小。
5、控制系統
????帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
????智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；
????西門子可編程邏輯控制器(S7-200等)
6、軟件系統
????DDC系統實驗軟件
????儀表系統實驗軟件
????PLC系統實驗軟件
?????MCGS5.5監控與組態軟件
7、設備其他指標
????供電電源：交流電，單相三線220V
????*大功耗：1.0KW
????設備尺寸：1450×600×1500
二、實驗項目
????基于上述實驗裝置可完成以下常規控制實驗（其中閉環控制實驗均包括設定值跟蹤實驗與抗干擾實驗），具體包括：
1、過程控制系統組成認識實驗
?????過程控制系統的組成、硬件認識與信號連接操作
????智能儀表的操作與參數設定
????傳感變送器的校正(零點遷移與量程調整)
????變頻調速氣泵的特性測試
2、溫度控制系列實驗
?????溫度對象的特性測試
????空氣罐內溫度的PID回路控制
????空氣罐內溫度的模糊控制
????空氣罐內溫度的超弛控制
3、壓力控制系列實驗
????壓力對象的特性測試
????空氣罐內壓力的PID回路控制
????空氣罐內壓力的模糊控制
