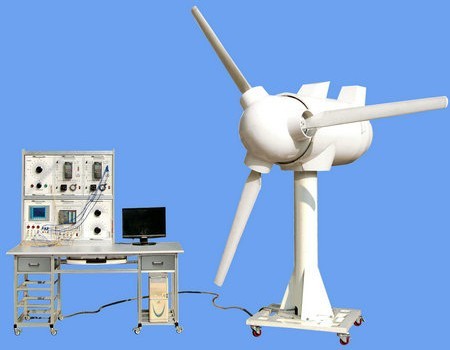

TYK-LB01A型 輪轂旋轉變槳機艙跟蹤實訓裝置 (高檔型）是基于風力發電的原理以及電能的整流、儲存和逆變而開發的，由于實驗用自然風受到了限制，故本系統用電動機帶動發電風車運轉，模擬風力發電，PLC通過變頻器控制電動機的轉速來模擬不同風速下的發電效果，本裝置是一套具有實際操作功能和實驗功能高標準教學系統，系統重點突出了教學的直觀性和實驗操作的方便性，效果生動直觀形象、現場感強。


一、系統簡介：
本系統主要由如下幾部分組成。
第一部分：葉片的旋轉系統
第二部分：輪轂旋轉系統
第三部分：風向跟蹤隨動系統
第四部分：模擬風力發電系統
第五部分：充電控制和逆變系統
第六部分：終端負載系統
二、實驗內容:
1、變頻器功能參數設置與操作實驗
2、變頻器外部端子點動實驗
3、控制電機正反轉試驗
4、三相電機開環控制實驗
5、三相電機閉環控制實驗
6、觸摸屏應用試驗
7、充電控制器試驗
 1）接反保護實驗
 2）控制器對蓄電池的過充保護實驗
 3）控制器對蓄電池的過放保護實驗
 4）防反充實驗
8、機艙正反轉試驗
9、手動變槳控制實驗
10、風速調節控制實驗
11、機艙手動按鈕控制實驗
12、機艙手動旋鈕控制實驗
13、風速自動變槳控制實驗
14、風力發電變槳自動運行綜合實驗
15、整流逆變?cè)囼?yàn)
16、發電功率的測量試驗
