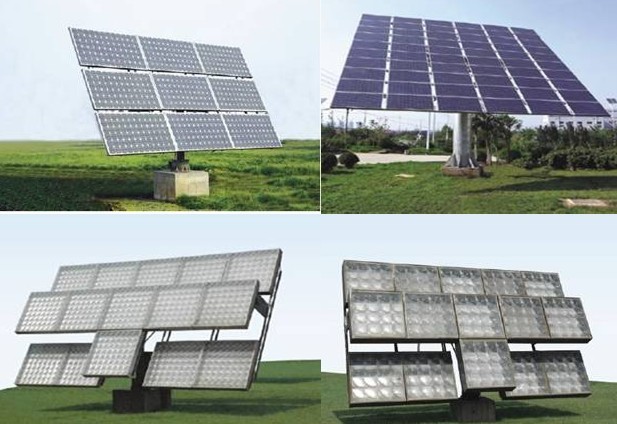

TYK-JX03型 全自動太陽跟蹤試驗臺(高精度太陽跟蹤系統)
一、簡介
TYK-JX03型 全自動太陽跟蹤試驗臺(高精度太陽跟蹤系統)是針對太陽能產品測試，研究，試驗，老化等高效率陽光聚集 的裝置，整個跟蹤過程全部采用微機控制，并使用光傳感器與天文定位跟蹤兩種模式，可 以自動根據天氣狀況在兩種模式之間切換。無論哪種模式下，都可以實現高精度的太陽跟蹤。系統還可根據實驗要求，與太陽入射角或方位角成要求角度進行定位跟蹤，同時該試 驗臺安裝聚光器后，可構成線性聚光與球型聚光的跟蹤裝置，將太陽光功率提高數十倍， 是太陽能行業的理想實驗應用平臺。
二、性能原理介紹：
系統應用角度傳感器與四象限光平衡傳感器等方面技術可以自動跟蹤太陽運轉，使太陽光 垂直照射到試驗臺面，保證跟蹤架上產品獲得*大太陽輻射能量，同時系統采集太陽輻射 強度，環境風速，溫濕度等指標，在大風或無陽光時自動保護，以保證在各種氣候條件下 的穩定運行。
系統由底座、產品試驗臺架、絲杠、齒輪箱，電機，電腦控制器，傳感器，電源等部分組 成。系統跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式（ 跟蹤太陽由東向西），太陽赤緯角跟蹤自動調整（系統自動顯示當?shù)氐奶柍嗑暯?，）?該功能可實現全天侯自動對太陽的實時追蹤。
三、技術指標及特點：
1.系統采用微機控制技術，可與太陽入射角成（0—90度）或方位角（0—180度）自動跟蹤。
2.跟蹤系統設有多路傳感器，可記錄跟蹤過程的運行數據（二維角度，輻射強度，環境溫濕度，風向,風速，時間等）
3.跟蹤精度:4小時小于±1.5°；
4.承載物體重量:小于 600Kg；
5.支架采光面積(承載物體尺寸):3*3米；
6.速率 :2.50º/sec；
7.加速度 到7.5º/sec² ；
8.水平運行角度（太陽方位角）：0～360度；
9.垂直調整角度（太陽赤緯角）：-45度～+45度；
10.適應傳動方式：絲杠、齒輪，等傳動方式；
11.系統重量：450Kg；
12.電機功率：小于20W ；
13.傳感器參數：
|
測量要素
|
通道數
|
測量范圍
|
測量精度
|
分辨率
|
其它
|
|
環境溫度
|
1路
|
-40～70℃
|
±0.2℃
|
0.1℃
|
配套防輻射通風罩
|
|
環境濕度
|
1路
|
0～100%
|
±2%RH
|
0.1%RH
|
配套防輻射通風罩
|
|
角度傳感器
|
2路
|
0～360度
|
±0.05度
|
0.1度
|
|
|
光跟蹤傳感器
|
1路
|
0～180度
|
±0.1度
|
0.5度
|
(配合日晷，測量方位(上,下,左,右)
|
|
太陽總輻射
|
1路
|
0～2000W/m2
|
小于5%
|
1W/m2
|
測量水平面太陽能量
|
|
環境風速
|
1路
|
0～60米/秒
|
±0.3米/秒
|
0.1米/秒
|
|
|
環境風向
|
1路
|
0～360度
|
±3度
|
1度
|
|
14.電源：輸入電壓 220VAC/50Hz 良好接地；平均功耗 <50W；
15.運行環境：溫度：-30～60℃； 濕度：小于95%RH；室外全天候條件運行；
16.太陽跟蹤控制器：該控制器采用高性能微處理器為主控CPU，大容量數據存儲器，工業控制標準設計，防震 結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，適合在惡劣工業環境使用，顯示太陽輻射強度 ，環境溫濕度，跟蹤角度，真太陽時間，太陽赤緯角，運行方式等方面數據。
17．TZG-2型全自動太陽跟蹤試驗臺系統管理軟件一套。在windows2000以上環境即可運行，檢測數據自動存儲（存儲時間可以設定），在室內微 機上可對現場的跟蹤狀態進行監測，并可設定控制。
18．球形聚光器：
A．跟蹤系統正對太陽后，在焦點處成直徑0.3米的光點，功率是太陽的5倍以上（可根據 要求加大功率）。
B．光反射罩尺寸：直徑：3米，材料：鋼鋁合金材料，鍍有反光層 ，重量：50KG
19．線形聚光器：
A．跟蹤系統正對太陽后，在焦點處成長2米，寬0.1米的光斑，功率是 太陽的幾倍以上（可根據要求加大功率）。
B．光反射罩尺寸：3米*1米*0.8米，材料：鋼鋁合金材料，鍍有反光層，重量：70KG
四、安裝方法：

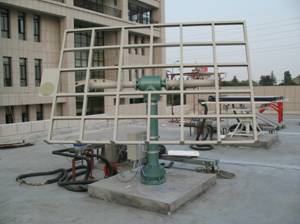

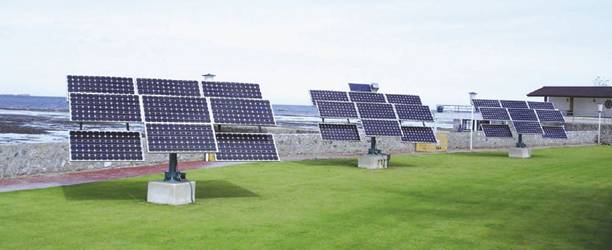

選擇四周無太陽遮擋空曠場地，建立1米*1米*1米水泥基礎（特殊可根據要求設計）也可放在樓頂，現場具有交流220V電源即可。
LG-JX03型 全自動太陽跟蹤試驗臺(高精度太陽跟蹤系統)配置
|
序號
|
名稱
|
型號
|
數量
|
單位
|
|
1
|
全自動太陽跟蹤試驗臺
|
TZG-2
|
1
|
臺
|
|
2
|
太陽總輻射表
|
TBQ-2
|
1
|
臺
|
|
3
|
環境溫濕度傳感器（帶防輻射罩）
|
PTWD-2AF
|
1
|
只
|
|
4
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
|
5
|
數字風向傳感器
|
EC-9X
|
1
|
臺
|
|
6
|
光跟蹤傳感器
|
TBQ-ZG1
|
1
|
臺
|
|
7
|
太陽跟蹤控制器
|
TZG-KZ1
|
1
|
臺
|
|
8
|
全自動太陽跟蹤試驗系統軟件
|
TZG-2
|
1
|
套
|
|
9
|
傳感器連接電纜及安裝配件
|
標準配置
|
1
|
套
|
|
10
|
球形聚光器（選配）
|
QJG-1
|
1
|
臺
|
|
11
|
線形聚光器 （選配）
|
QJG-2
|
1
|
臺
|
