TYK-FS01型 太陽集熱管半球發射比測試儀
一、產品概述
???????全玻璃真空太陽集熱管內選擇性吸收涂層的發射比是個非常重要的光—熱性能參數，也是生產廠家保證真空管質量 的重要依據，按《全玻璃真空太陽集熱管》國家標準ＧＢ/Ｔ１７０４９－２００５，５．１．３條規定太陽選擇 性吸收涂層的半球發射比εｈ≤０．０８（水溫度為８０℃），為滿足太陽集熱管生產廠家與質檢，科研部門的需 要，我們公司推出TRM-FS1型太陽集熱管半球發射比測試儀，該儀器采用了計算機與自動化控制技術，具有測試精 度高，使用簡單，性能穩定，是目前國內*為先進的真空管半球發射比測試儀器。
二、工作原理與特點
?? 全玻璃真空太陽集熱管半球發射比的測量是指成品管內吸收涂層發射比的測量。真空集熱管的結構恰好是吸收 涂層發射比測量所需的物理模型，被測的選擇性吸收涂層剛好密封在高真空的玻璃管內，組成密封腔內的兩表面間 的輻射換熱比。
?? 將被測的玻璃真空集熱管成品管置于密封的冷壁水套內，內管內插入由中心主加熱器Ｈ０與兩側副加熱器Ｈ１ ，Ｈ２組成的加熱裝置，配置相應的加熱器和測溫裝置，就構成了完好的半球發射比測試系統，由于采用PID動態 循環調節技術與多點測溫補償技術，加熱器使用新型的加熱裝置，檢測中使用計算機控制，主加熱器與兩個副加熱 器采取跟蹤加熱使之平衡，實施自動跟蹤、自動測量、數據自動處理等，使測試過程全自動運行。
 |
 |
1、環境溫度 0℃～50℃
2、相對濕度 ≤80%
3、適用電源 220V（±10%），50Hz(±2%)
四．LG-FS01型 太陽集熱管半球發射比測試儀技術指標：
|
溫度
(循環水溫度) |
|
|
控制裝置溫度
|
A.通道數:4路? ????????B.測量范圍 0-100℃???????? ??C.測量精度:±0.1℃??
D.顯示分辨率：0.1℃,?? E.控制精度：±1℃ |
|
控溫循環泵:
|
A.通過混合攪拌,使冷管內水溫均勻一致,滿足測試需要? B.耐水溫度：100℃
C.*高揚程：10米???? D.電機功率：輸入功率 90W? E.*大流量：20升/分 |
|
恒溫加熱器
|
A.控制溫度為80度，并且可設定。??? B.控制精度：小于±1℃,
C.加熱功率:2000W???? D.檢測精度: ±0.1℃????????? E.交流電壓:220V |
|
電壓接口
|
A.顯示分辨率:0.1V???? B.電壓范圍:0～250V（交流）? C.精?度: 小于0.5%
|
|
電流接口
|
A.精?度:小于0.5%???? B.電流范圍:0～30A（交流）?? C.顯示分辨率:0.1A
|
|
通訊接口
|
標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
|
|
檢測軟件
|
TRM-FS1型太陽集熱管半球發射比測試儀管理軟件一套。此軟件滿足《全玻璃真空太陽集熱管》國家標準ＧＢ/Ｔ17049規定太陽選擇性吸收涂層的半球發射比測試要求， 在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，與打印機相連自動打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。
|
|
測試儀主機
|
TRM-FS1型太陽集熱管半球發射比測試儀主機采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據6000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
1．?dāng)?shù)據存儲顯示內容：時間，溫度（加熱器溫度，循環水溫度，加熱功率，電流，電壓，半球發射率）等信息。 2．外觀尺寸：金屬外殼350×150×300（mm） |

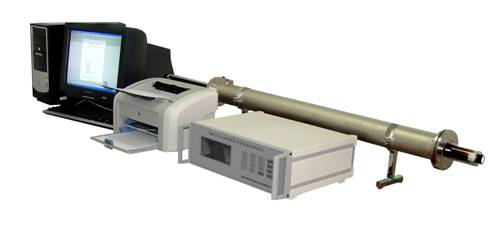

五．測試儀構成：

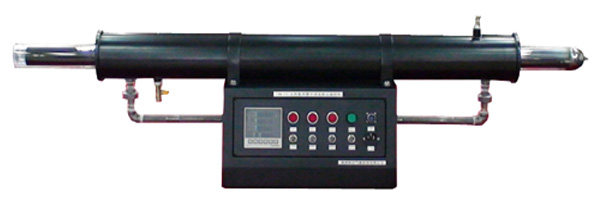

LG-FS01A型太陽集熱管半球發射比恒溫控制臺（含循環水系統）
LG-FS01型太陽集熱管半球發射比測試儀
LG-FS01型太陽集熱管半球發射比測試系統軟件
管理微機+打印機（可選）
