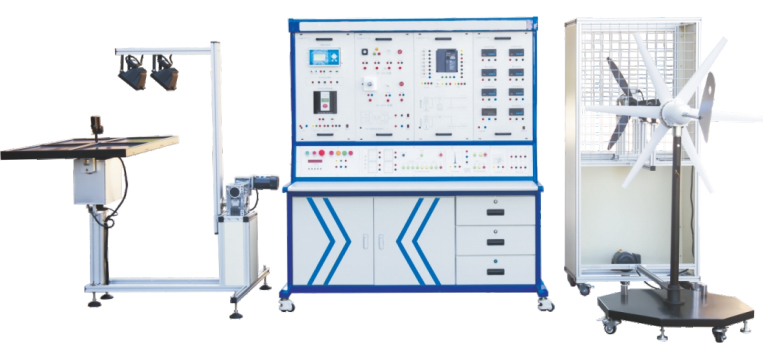

一、設備外觀 二、設備概述 TYK-FD01B型風光互補發電實訓系統，該設備全部采用工業標準電氣設備進行安裝生產，全部發電裝置采用真實發電設備并且將風光電互補發電的核心原理呈現在實訓臺上，該設備既可以作為教師和學生科研開發的硬件平臺，又可以用于培訓從事風力發電與光伏發電工作的人員，主要演示太陽能發電的原理及組成機構，指導學生操作太陽能與風力發電的每一項執行過程。同時也展示了發電的應用效果，適合各大院校使用?？梢詭椭鷮W(xué)生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。 三、技術參數 1.交流電源：380VAC±10% 50 Hz； 2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）； 3. 設備尺寸：光伏供電裝置 1610*1010*1550mm；風力供電裝置  1578*1950*1540mm 實訓臺1650*800*1840mm 4. 整機功耗：≤3.0 kW； 5.場地推薦面積：18平方米 6.安全保護措施：蓄電池過充、過放保護，蓄電池開路保護，負載過電壓保護、，輸出短路保護，安全性符合相...
