一、功能：
1、  了解裝置的基本結構及工藝流程。
2、  測定恒定轉速條件下泵的揚程(H)、軸功率(N)及效率(η)與泵的流量(Q)間的關系曲線。
3、  熟練掌握離心泵的操作要領及工作原理。

二、主要配置：

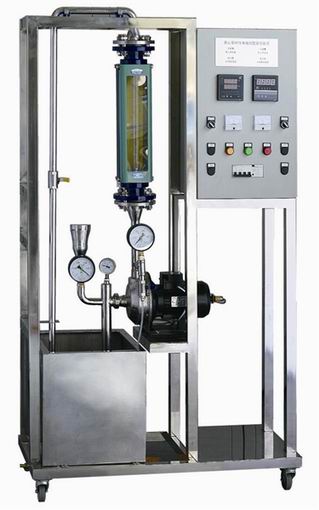

蓄水箱、離心泵、流量計、壓力表、真空表、功率表、管道、閥門、實驗臺架及控制屏等。
三、技術參數：
1、蓄水箱：為優質PVC或不銹材質，容積約40L。
2、離心泵：流量6 m3/h,揚程15m，功率370W。
3、流量計：流量測量采用管道式轉子流量計測量，連接方式：法蘭。
4、壓力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。
5、功率測量：數字型功率表，精度1.0級。
6、實驗所用的流體為水，循環使用，充分節約水資源。
7、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
8、外形尺寸：1250×500×1700mm。
