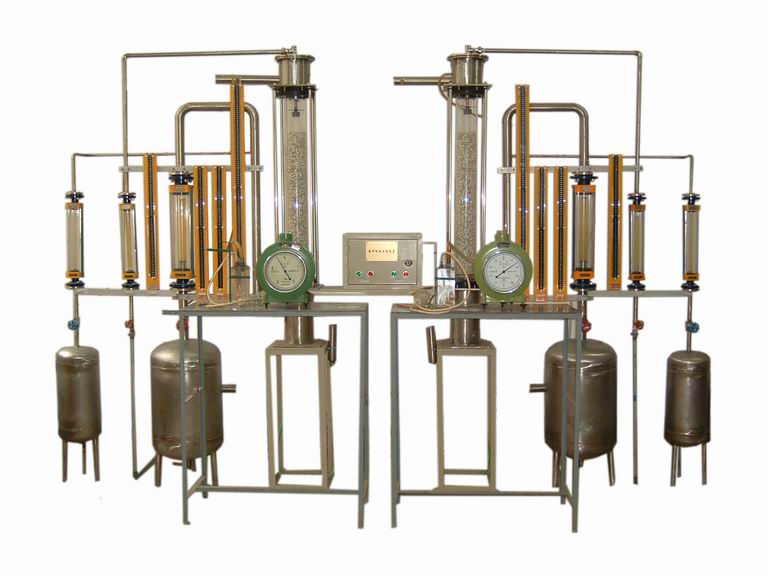

TYK-XS型 填料吸收實驗裝置
一、功能:
1、 熟悉填料吸收塔的基本結構、工藝流程及操作方法。
2、 觀察填料吸收塔液泛等流體力學行為。
3、 測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
4、 測定總傳質系數Kya,并了解其影響因素。

二、主要配置:
蓄水箱、水泵、風機、混合穩壓罐、吸收塔、轉子流量計、濕式氣體流量計、U型壓差計、壓力儀表、溫度儀表、實驗臺架及控制屏等。
三、技術參數:
1、蓄水箱:容積約30L,優質PVC或不銹鋼材質精制而成。
2、水泵:不銹鋼微型增壓泵,功率:90W。
3、風機:采用低噪音中壓風機,轉速:2800 r/min,風量:450 m3/h,風壓:120mmH2O,效率:66%,功率:250w,工作電壓:220V,風量可調范圍:0-600 m3/h。。
4、混合穩壓罐:不銹鋼制作,對空氣和二氧化碳?xì)怏w或其他實驗氣體充分混合、穩壓后輸出。
5、吸收塔:采用填料吸收塔,尺寸:φ100×800mm,塔體為透明有機玻璃,便于學生觀察相關實驗現象。填料:φ10×10×1mm瓷拉西環,吸收介質:二氧化碳?xì)怏w,吸收劑:水。
6、流量計:氣體轉子流量計兩個,大流量液體轉子流量計一個,濕式氣體流量計一個。
7、壓差計:U型壓差計,觀察填料洗吸收塔的上下塔壓降變化。
8、壓力儀表:測量范圍0-2.5MPa,精度0.5級;溫度儀表:測量范圍-50 – 150℃,精度0.5級。
9、實驗臺架為304精致不銹鋼;裝置結構緊湊,外形美觀,流程簡單,操作方便。
10、外形尺寸:1700×550×1700mm。
