一、功能：
1、了解換熱器的基本構造及工作原理；
2、了解強化傳熱的途徑及措施；
3、掌握熱量衡算與傳熱系數K及對流傳熱膜系數α的測定方法。

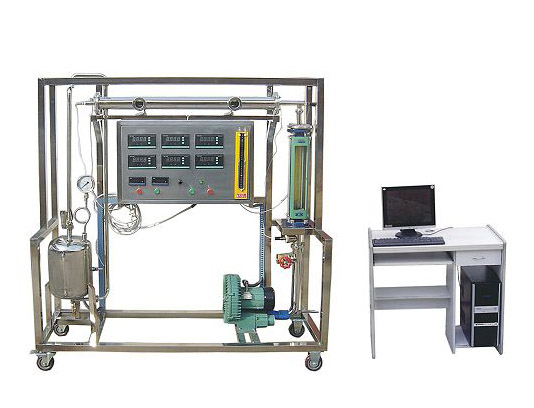

二、主要配置：
套管換熱器、蒸發器、氣泵、氣體流量計、溫控儀表、壓力儀表、實驗臺架、控制屏等。
三、技術參數：
1、套管換熱器：內管ф20X1.2mm，外管ф52X1.5mm，換熱段長度：1.2m，精制不銹鋼材質。
2、蒸發器：電熱管：功率2KW、電壓220V，不銹鋼材質。
3、氣泵：品牌中壓風機，功率：250W，轉速：2800r/min，風壓：1300Pa，風量：8m3/min。
4、壓力儀表：測量范圍：0-2.5MPa，精度0.5級；溫度儀表：測量范圍:-50 - 150℃，精度0.5級。
5、氣體流量計：測量范圍：4-40 m3/h，連接方式：法蘭。
6、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
7、外形尺寸：1600×550×1600mm。
