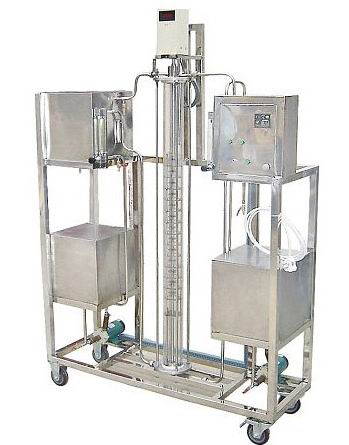

一、功能：
1、了解振動萃取實驗裝置的基本構造、工藝流程及操作方法。
2、測定萃取塔的萃取效率。
3、掌握電機頻率與萃取效率的相互關系。

二、主要配置：
高低位水箱、輸送泵、萃取塔、轉子流量計、轉動機構、料液槽、管路、閥門、實驗臺架及控制屏等
三、技術參數：
1、高低位水箱、料液槽：各容器容積約20L，優質PVC或不銹鋼材質精制而成。
2、輸送泵：分別將兩相液體輸送至高位槽和萃取塔中。
3、萃取塔：采用優質透明有機玻璃材質精制，塔直徑：25mm，高度：1500mm；篩板數：12塊。
4、流量計：采用轉子流量計計量及調節，流量范圍10-100L/h。
5、轉動機構：調速電機功率：75W，調速范圍：0-250轉/分。
6、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
7、外形尺寸：1200×600×1700 mm。
