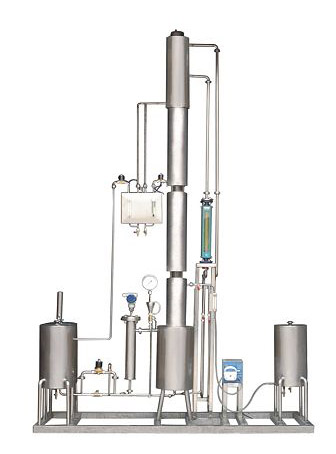

TYK-JL型 精餾實驗裝置
一、功能：
1、了解精餾塔實驗裝置的基本結構和工作原理；
2、掌握精餾塔的操作方法；
3、觀察精餾時全回流和不同回流比下，對系統溫度穩定性的影響；
4、掌握精餾塔效率的測定方法。
二、主要配置：
塔釜（再沸器）、塔節、塔頭（冷凝器）、配料槽、產品槽、分配器、流量計、進料泵、管道、閥門、溫控儀表、壓力儀表、實驗臺架及控制屏等。
三、技術參數：
1、塔釜：容積約8L（也可根據用戶要求定制），采用不銹鋼精制，內置電加熱管加熱，總加熱功率為2×1000W。
2、塔節：全塔均為優質不銹鋼材質，塔徑：φ50mm，塔板數：12塊，板間距：115mm，孔徑：φ2.5mm，開孔率：10％。
3、塔頭：內裝盤管式金屬冷凝器，換熱管管徑：φ12mm，壁厚：1mm,換熱面積：0.12m2。
4、配料槽：容積約12L，PVC材質、有機玻璃材質或不銹鋼材質（可據精餾原料選擇）。
5、產品槽：容積約5L，PVC材質、有機玻璃材質或不銹鋼材質（可據精餾原料選擇）。
6、分配器：不銹鋼材質精制，與兩支液體流量計組成回流比控制系統。
7、進料泵：不銹鋼微型增壓泵，流量：0.4m3/h,揚程：8m，功率：120W，電壓：220V。
8、裝置產量：以乙醇為例，進料組成：15-35%，塔頂餾出液的組成：90-95%，約4L/H。
9、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
10、外形尺寸：1300×500×2200mm。
