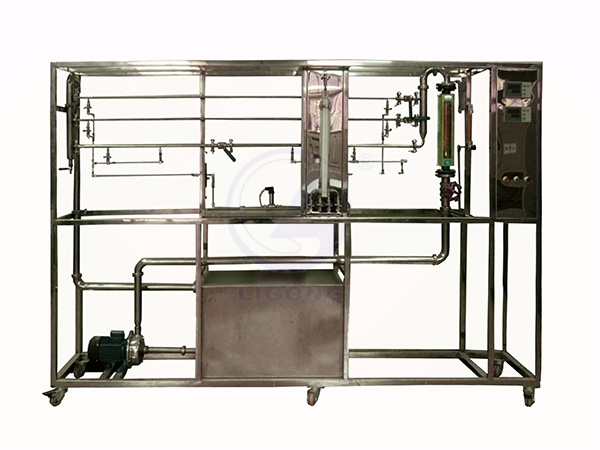

TYK-ZLLT02型 單相流動阻力測定實驗裝置
一、裝置特點 1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 5、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。 7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 8、裝置設計可360度觀察，實現全方位教學與實驗。 二、裝置功能 1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。 3、測定湍流狀態下流體流經...
分享
描述
一、裝置特點
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。
2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
5、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3、測定湍流狀態下流體流經閥門時的局部阻力系數。
4、學習壓差傳感器測量壓差，流量計測量流量的方法。
5、學習合理選擇坐標系的方法。
三、技術參數
流體阻力：
1、光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。
2、粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：20~150KPa。常溫、常壓操作。
3、閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。
四、公用設施要求
1、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、304不銹鋼光滑管：管徑內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管徑內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管徑內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4、LZB-25水轉子流量計：流量范圍100～1000 L/h。
5、LZB-10水轉子流量計：流量范圍10～100 L/h。??
6、倒U型壓差計，0--600mmH2O。
7、壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
8、宇電AI501溫度數字顯示儀。
9、宇電AI501壓差數字顯示儀。
10、不銹鋼離心泵：功率550W，*大流量5.2m3/h。
11、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
12、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
13、閥門：采用304不銹鋼閥和優質銅閥。
14、電器：接觸器、開關、漏電保護空氣開關。
15、304不銹鋼儀表柜：測控、電器設備在實驗架上。
16、304不銹鋼材質框架2200*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。
2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
5、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3、測定湍流狀態下流體流經閥門時的局部阻力系數。
4、學習壓差傳感器測量壓差，流量計測量流量的方法。
5、學習合理選擇坐標系的方法。
三、技術參數
流體阻力：
1、光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。
2、粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：20~150KPa。常溫、常壓操作。
3、閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。
四、公用設施要求
1、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、304不銹鋼光滑管：管徑內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管徑內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管徑內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4、LZB-25水轉子流量計：流量范圍100～1000 L/h。
5、LZB-10水轉子流量計：流量范圍10～100 L/h。??
6、倒U型壓差計，0--600mmH2O。
7、壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
8、宇電AI501溫度數字顯示儀。
9、宇電AI501壓差數字顯示儀。
10、不銹鋼離心泵：功率550W，*大流量5.2m3/h。
11、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
12、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
13、閥門：采用304不銹鋼閥和優質銅閥。
14、電器：接觸器、開關、漏電保護空氣開關。
15、304不銹鋼儀表柜：測控、電器設備在實驗架上。
16、304不銹鋼材質框架2200*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 |
| 壓差 | 壓差傳感器 | 數字壓力儀表 | 無 |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 |
