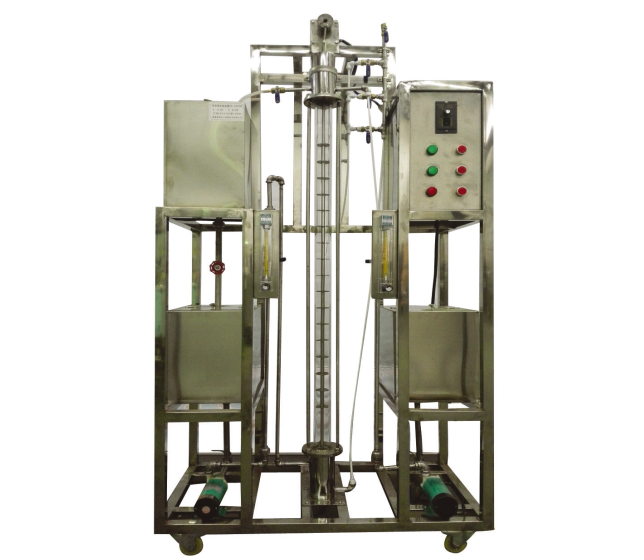

（TYK-CQ02A型 數字型振動篩板萃取實驗裝置）

一、裝置特點
1.TYK-CQ02型 振動篩板萃取實驗裝置整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.振動篩板萃取實驗裝置整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4.塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。
5.塔內構件及管道均由304不銹鋼材質制作。
6.振動篩板萃取實驗裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.了解振動篩板萃取實驗裝置的構造和應用。
2.測定萃取效率。
3.掌握振動頻率與萃取效率的相互關系。
三、設計參數
1.常溫、常壓操作。
2.萃取塔轉動頻率：20—250r/min。
3.傳質單元數 NOE：0.4—3.0。
4.傳質單元高度HOE：0.3—2.0m。
5.體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
6.水流量：1.6～16 L/h。
7.煤油流量：1.6～16 L/h。
四、公用設施
1.水：裝置自帶不銹鋼水箱，連接自來水接入。
2.電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：水—煤油—苯甲酸。
4.外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。
五、主要設備
1.304不銹鋼水箱：250*250*250mm三個。
2.萃取塔全為玻璃制作。直徑為φ45mm，高度為1200mm。共20塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗的全過程?！　　?br />3.定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。
4.可調速電機：電壓AC220V，功率60W，電機的振動轉速由電位器手動調節（帶限速裝置）。
5.LZB-4水轉子流量計：流量范圍1.6～16L/h。
6.宇電AI501數字轉數顯示儀。
7.宇電AI702M多路溫度顯示儀。
8.轉速傳感器：霍爾開關。
9.Pt100鉑電阻溫度傳感器 ：0—100℃。
10.MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。
11.正泰電器：接觸器、開關、漏電保護空氣開關。
12.304不銹鋼管路、管件及閥門。
13.304不銹鋼儀表柜：測控、電器設備在實驗架上。
14.304不銹鋼材質框架1200*500*2000m（長×寬×高），帶腳輪及禁錮腳。
六、測控組成

七、TYK-CQ02A數字型增加的功能
1.能在線監測實驗原始數據，并可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.輕重相流量計：金屬遠傳轉子流量計，流量范圍1.6～16 L／h，4-20mA遠傳輸出，流量檢測機構。
4.宇電AI501（帶485接口）數字轉速顯示儀。
5.宇電AI702M（帶485接口）多路溫度顯示儀。
6.宇電AI702M（帶485接口）多路流量顯示儀。
