一、功能
1、熟悉精餾單元操作過程的設備與流程。
2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。



二、主要配置

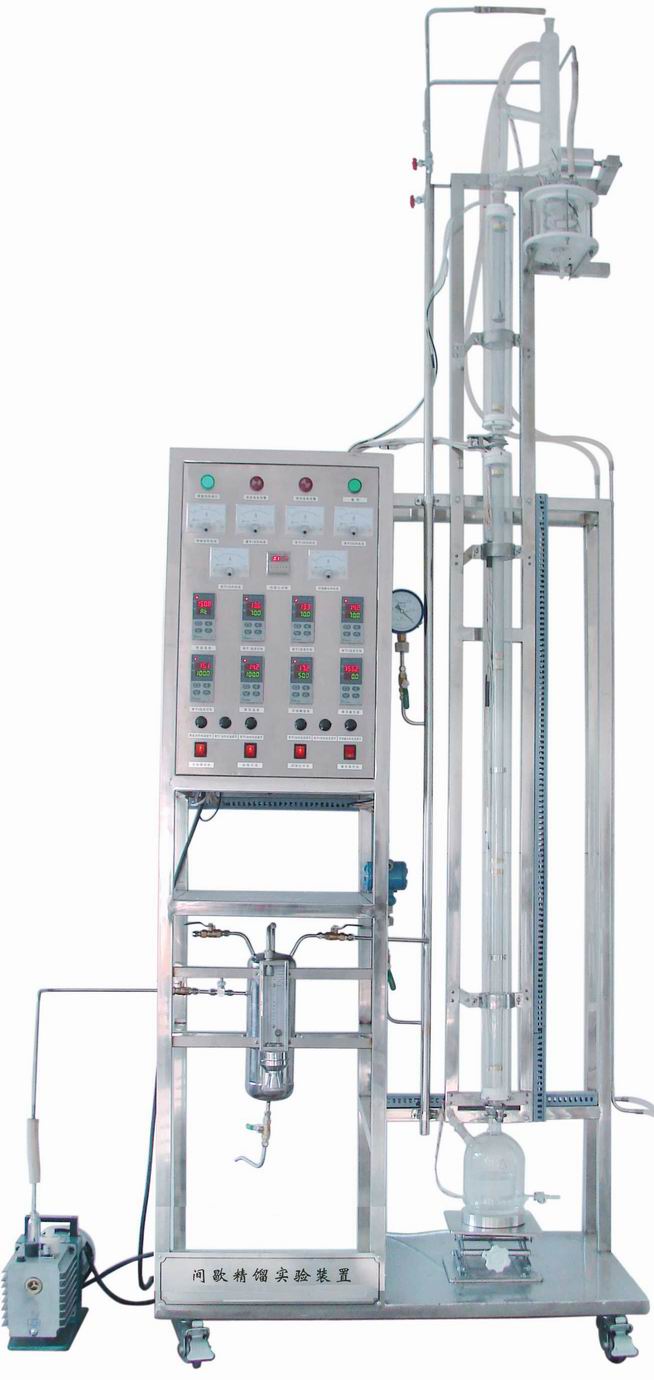

玻璃精餾塔、冷凝器、再沸器、預熱器、水泵、溫度控制儀、溫度顯示儀、壓力表、流量計、不銹鋼框架、控制屏。
三、技術參數
1、精餾塔塔徑φ20mm，塔高1.4m，帶導電膜保溫，保溫段加熱功率上下兩段：各300W；塔釜容積：500ml；材質為玻璃塔結構。
2、再沸器加熱功率：1000M。
3、水泵流量：5L/min，揚程：6m，功率：90W。
4、溫度控制儀XMZA，溫度顯示儀：XMZD。
5、壓力表量程：0-0.16Mpa。
6、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
7、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
8、外形尺寸：1500×600×2100mm。
9、數據采集型：配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀、壓力傳感器。能在線監測溫度、壓力等實驗數據。
