一、裝置功能

1、理解吸附理論、掌握所學理論知識，并與實踐相結合。

2、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。

3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。

4、了解和掌握分子篩變壓吸附提純氧氣，以及其它混合氣體分離提純的原理。

5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。

二、主要配置

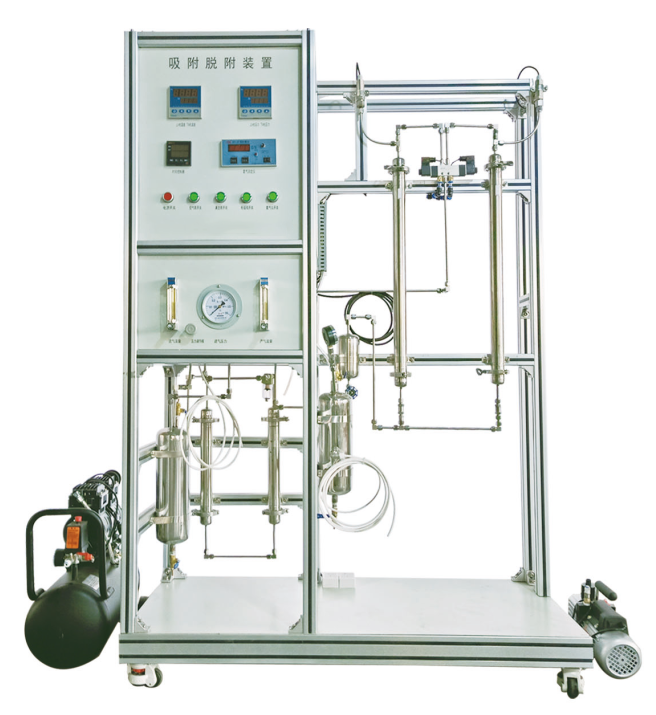

吸附塔、吸附劑、干燥器、油水分離器、空壓機、真空泵、緩沖罐、壓力表、流量計、測氧儀、不銹鋼管路、閥門、中央處理器、觸摸屏、高品質鋁合金型材框架。

三、公用設施

1、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

2、氣：空氣來自空壓機（自帶氣源）。

3、實驗物料：空氣。常壓操作，溫度：<50℃。

四、技術參數

1、吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。吸附塔入口段裝有氣體吸濕和干燥器。

2、無油靜音空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。

3、真空泵：旋片式真空泵 ?抽速: ≥2L/s, 轉速: 2800r/min，功率: 370w。

4、氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。

5、吸附劑：PSA-5A型富氧分子篩，顆粒規格：0.4-0.8mm。

6、氧分析儀：防爆式氧氣濃度傳感器，量程0~100%，最小檢測量：0.01％，輸出信號4-20mA，DC24V供電。

7、工作壓力：-0.1-0.6MPa，溫度計：0-100℃。

8、塔體、管路、管件及閥門均為304不銹鋼。

9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。?

11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。?

12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。實現壓力、溫度、含氧量，吸附時間的顯示， 以及閥門調節、吸附時間控制等操作，實現整個變壓吸附系統的全自動控制。

13、外形尺寸：1300×550×1800mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。?

15、配數據采集軟件一套，在線工業組態軟件一套。
