一、裝置功能

1、熟悉用三角形相圖表示三組分體系組成的方法，掌握用濁點法和平衡釜法測定液—液平衡數據的原理.

2、測繪環己烷—水—乙醇三組分體系液—液平衡相圖.

3、可以測定三元體系液液相平衡數據，確定液相組分的活度系數與組成關系式中的參數，推算體系平衡數據，繪制三角形相圖。

4、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。

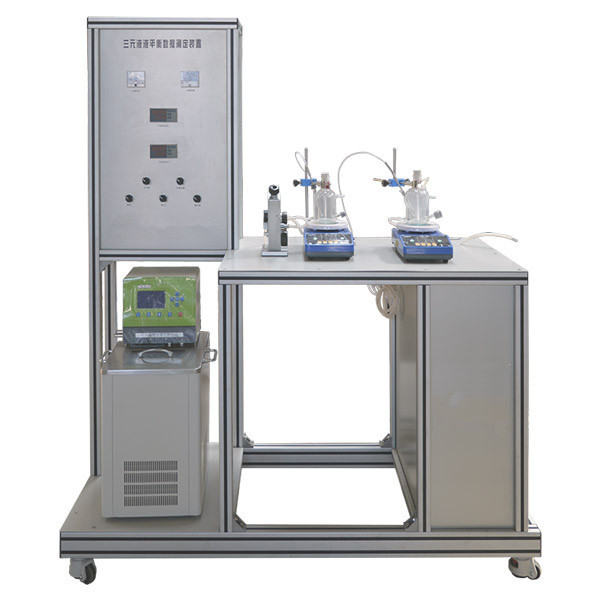

二、主要配置

平衡瓶、恒溫箱、玻璃平衡釜、電子天平、磁力攪拌器、玻璃干燥器、電加熱棒、風扇、溫控儀表、高品質鋁合金型材框架。

三、公用設施

1、水：裝置需冷卻水，自帶和自來水管相連的接口。

2、電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

3、實驗物料：醋酸–水–醋酸乙烯溶液

四、技術參數

1、玻璃液—液平衡釜容積：50-100ml。

2、兩頭磁力攪拌器，控溫范圍：室溫-150℃?。

3、有機玻璃罩空氣恒溫箱，電加熱器 ?1.0KW。實驗控制溫度：25℃；最高使用溫度：50℃。
4、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器:?采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。

5、風扇：低功率，無噪音小風扇。?

6、儀表柜為304不銹鋼內外噴塑。

7、正泰電器：接觸器、開關、漏電保護空氣開關。
8、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

五、測控組成

?
