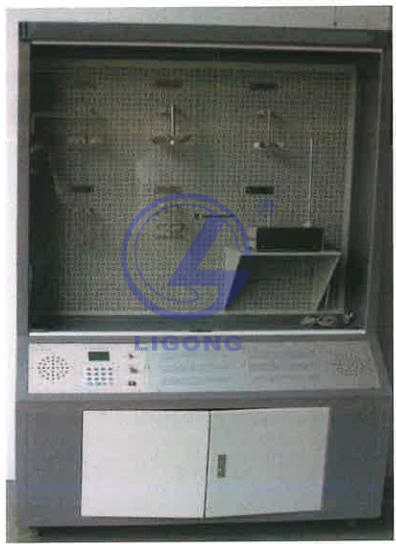

該裝置主要包含結構為電磁閥教學陳列柜，附帶智能語音講解功能：

1. ? 電磁閥教學陳列柜外形尺寸：1220mm×530mm×1950mm(±偏離值不大于
50mm), ? 材質為鋁合金型材與板材，板材厚度不小于2mm。
2、輸入電源：單相三線～220V±10%50Hz。
3.電磁閥教學陳列柜柜體采用鐵質雙層亞光密文噴塑結構，柜內展示面板為超
豪華鋁塑夾層板，設有四個萬向輪，便于移動和固定。
4.教學陳列柜中的教學模型均配備有指示燈和文字說明。
5.陳列柜中含有多功能語音播放控制系統，主要由鍵盤、教學實訓屏、無線遙
控器、語音播放器、功放板、繼電器控制板和單片機主板等組成。
6.鍵盤由循環播放鍵、停止鍵、全轉動鍵、復位鍵和12個數字鍵組成。通過鍵
盤操作可實現講解功能。
7. 教學實訓屏上可顯示當前講解模型的序號和名稱。配套過程自動化控制系統 仿真教學系統(要求系統能夠通過產品說明、結構展示、工作原理三個方面， 講述渦輪流量計、孔板流量計、文丘里流量計、橢圓齒輪流量計、腰輪流量計、 雙轉子流量計、超聲波流量計、干簧管式液位計、浮筒液位計、雷達液位計、 超聲波液位計等常用工業自動化儀表的功能及原理，能夠單獨展示每種儀表的 3D結構，可以360度旋轉、放縮。通過液位測量、流量測量等具體應用實例來 展示工業自動化儀表的基本原理，并可動態顯示實驗結果)、氣動調節閥仿真 教學系統(要求該系統能夠?qū)崿F(xiàn)介紹氣動調節裝調技術的基本知識及氣動調節 閥主要組成器件的結構及工作原理，氣動調節閥的虛擬拆裝、三維動畫演示功 能)、工業自動化儀表3D仿真教學系統(要求系統能夠?qū)崿F(xiàn)展示電動調節閥工 作原理、結構組成和流量特性測試仿真、離心泵的工作原理及特性認識仿真、 變頻器的工作原理認識和使用仿真、擴散硅液位傳感器的工作原理認識和校驗 仿真、電磁流量計的工作原理認識仿真、渦輪流量計的工作原理認識仿真、被 控對象特性測試系統設計與實施、單回路控制系統設計與實施、串級控制系統
設計與實施、比值控制系統設計與實施)。
8. 通過遙控器可無線控制陳列柜中相應模型的講解。
9. 語音播放器具有256M Flash存儲器，其語音內容可通過USB接口進行下載。
10. ?電磁閥教學陳列柜內裝有30W照明日光燈，配裝玻璃推門防塵(采用鋼化玻
璃，厚度不小于2mm)。
11.電磁閥教學陳列柜內裝有揚聲器，滿足100平方米實驗室教學要求。
