TYK-QDMKZ01型 氣動薄膜控制閥安裝與電氣閥門定位器校驗裝置
1、技術要求
該實訓裝置主體由設備框架、空壓機、儲氣罐、水箱、水泵、變送器、轉子流量計、智能數字顯示表、儀表閥門、調節閥、操作器(觸摸屏)、定值器、 過濾器、標準壓力表、數字百分表、控制儀表盤及自動評分系統組成；為安裝、
調校、聯校氣動薄膜調節閥與閥門定位器提供需求開放的技術平臺。
2、裝置培訓功能要求：
1、實訓裝置訓練儀表工掌握調節閥內部結構及原理，儀表外部接線圖，能根據
需要正確選用工具進行調節閥的安裝與調校。
2、訓練儀表工對調節閥拆裝、維修技能。
3、訓練儀表工對電氣閥門定位器的結構與原理，利用閥門定位器完成調節閥零
點、行程的調試。
4、能夠?qū)崿F(xiàn)儀表初、中、高級工的技能鑒定。
5、閥門定位器在氣動薄膜調節閥上的安裝、調試；
6、 閥門位置反饋發送器在氣動薄膜調節閥上的安裝、調試；
7、手操器的電路、氣路連接；
8、調節閥行程校驗；
9、調節閥本體安裝后試漏；
10、氣動薄膜調節閥與電氣閥門定位器單校與聯校。
3、技術參數：
|
序號 |
設備名稱 |
技術參數 |
規格型號 |
數量 |
|
? ? ? ? ? ? ? 1 |
? ? ? ? ? ? 操作臺(含儀 表操作盤) |

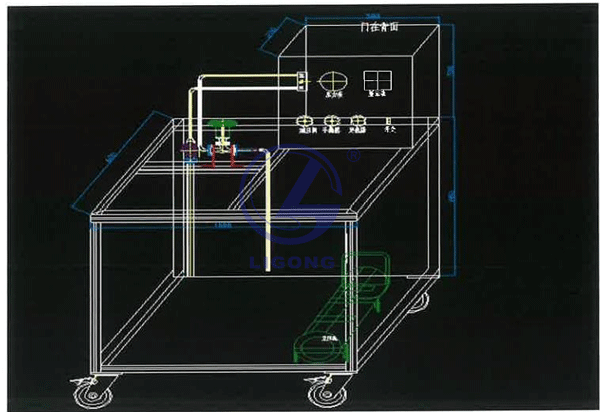

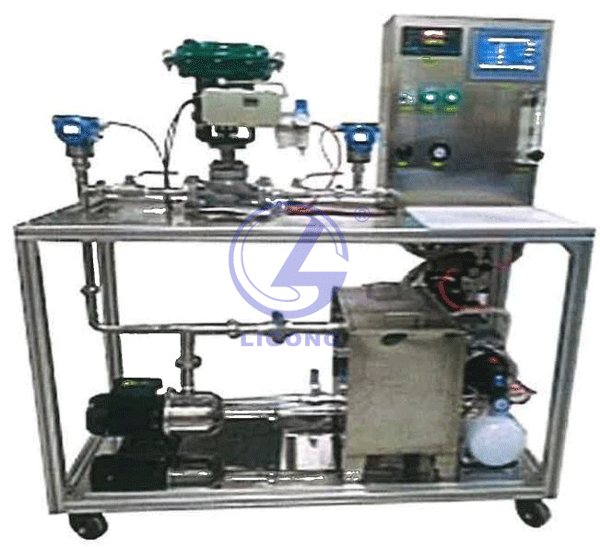

1、操作臺尺寸： 1400*640*800mm(士偏離?值不大于30mm)(不銹 鋼?)?; 3、操作臺面采用不銹鋼；?4、操作臺面要求鋪橡膠 板。 5、儀表操作盤尺寸≥ 500*200*500mm(土偏離值?不大于30mm)(不銹鋼);??6、雙層結構(上層為表 閥，下層安裝氣泵、水?箱、水泵等),參考下方?實物圖 |
? ? ? ? ? ? 定制 |
? ? ? ? ? ? 1套 |
|
? 2 |
雙路數字智能?顯示儀 |
數字智能壓力表：SV顯 示：氣體調節輸出閥前和?閥后壓力 |
220V交流供電，4-20mA輸?入，0.2%F·S |
? 1塊 |
|
? ? 3 |
? 高精度壓力變 送器 |
1、工作壓力：0.4MPa, 2、精度0.075級 3、數字顯示，供電電壓： 24VDC |
? M20*1.5電氣接口，LCD顯?示，兩線制，單晶硅 |
? 2臺 |
|
? 4 |
手動截門及管?件 |
1、材質：304不銹鋼；?2、公稱通徑DN20, PN1.0MPa |
? 304不銹鋼 |
? 1套 |
|
? 5 |
觸摸一體機操?作器 |
? 顯示方式：觸摸屏操 |
工業一體機，12.1尺，處 理器(14納米制程，4線 程)+4G+128G,嵌入式安 裝。 |
? 1塊 |
|
6 |
安裝支架 |
材質：不銹鋼法蘭；公稱?通徑DN20;PN1.0Mpa |
304不銹鋼 |
? |
|
? ? 7 |
? 氣動精密 調壓器 |
1、氣源壓力：0-0.6Mpa;?2、輸出壓力：0.4-400Kpa?連續可調； 3、連接形式：ZG1/4”?(PT1/4)。 |
? 氣動定值器，氣源壓力?1.0MPA |
? ? 1臺 |
|
? 8 |
? 空氣減壓閥 |
氣源壓力：0-1.0Mpa;輸 出壓力：12-600Kpa可 調。 |
油水分離器，單聯件 AFR2000,指針壓力表， φ8mm氣管接口 |
? 1臺 |
|
9 |
漏保開關 |
電壓220VAC。 |
220VAC |
1塊 |
|
? 10 |
? 盤內附件 |
安裝基條、儀表接線端?子、安裝附件、電源插?座、開關。 |
? |
? 1臺 |
|
? ? 11 |
? 氣源管道 |
管道直徑：8mm;材質： 銅；管道直徑：8mm;材 質：PVC;快速接頭等滿足?使用。 |
? |
? 1套 |
|
? ? 12 |
? 行程測量專用?儀表 |
1.量程.0-30mm; 2.液晶顯示器： 3.磁性儀表座； 4.測量調節閥行程時專用?鏈接件?； |
? 百分表，萬象磁力座，總?長：350mm |
? ? 1塊 |
|
? ? 13 |
? 靜音無油空壓?機 |
1、電壓220V; 2、功率500w; 3、容積流量 0.032L/min; 4、最高壓力0.7 Mpa; 5、氣罐容積9L |
550-9L 外形尺寸： 480mm*205mm*502mm(士偏 離值不大于10mm),額定 轉速：1380r/min |
? ? 1臺 |
|
? 14 |
轉子流量計 |
1、測量介質：水； 2、測量范圍：10L/min,?3、壓力：0.8MPa。 |
螺紋1寸接口，亞克力材?質 |
1臺 |
|
? ? ? 15 |
? ? ? 不銹鋼水泵 |
1、電源：220V?50HZ 2、輸入功率：370W 3、進出管徑：DN20 4、最大揚程：30M 5、最大流量：40L/MIN?6、額定揚程：15M 7、額定流量：20L/MIN |
? ? ? 304不銹鋼 |
? ? ? 1臺 |
|
? 16 |
水箱 |
材質：304不銹鋼 尺寸：300mm*450mm*300mm?(土偏離值不大于20mm) |
定制 |
1個 |
|
? 17 |
? PLC |
PLC1200系列，包含模擬?量輸入輸出模塊 |
? |
1套 |
|
? 18 |
? 自動評分系統 |
滿足對氣動薄膜控制閥安?裝與電氣閥門定位器校驗?的自動評分 |
? |
? 1套 |
|
? 19 |
氣動薄膜調節?閥 |
配套帶反饋的閥門定位?器 |
M20*1.5電氣接口，4- 20mA兩線制輸出，4- 20mA輸入，五點校驗。 |
? 1套 |
?
?
?
